Las Limitaciones de las Correas en V Estandar
Las correas en V trapezoidales estandar son confiables, probadas y rentables para una amplia gama de accionamientos industriales. Pero tienen limites estructurales que las demandas modernas de transmision de potencia superan rutinariamente. Cuando los accionamientos involucran altas densidades de potencia, cargas de impacto, geometrias de ejes verticales, enrutamiento compacto de alta velocidad o multiples poleas en configuraciones complejas, una correa en V estandar no puede hacer el trabajo o fallara prematuramente.
Dos familias de correas resuelven estos problemas: correas en V bandeadas y correas Poly-V. Funcionan segun principios fundamentalmente diferentes y sirven diferentes nichos de aplicacion. La eleccion correcta entre ellas es una cuestion de hacer coincidir el enfoque estructural de la correa con las demandas especificas del accionamiento.
Correas en V Bandeadas: Distribucion de Potencia con Banda de Union

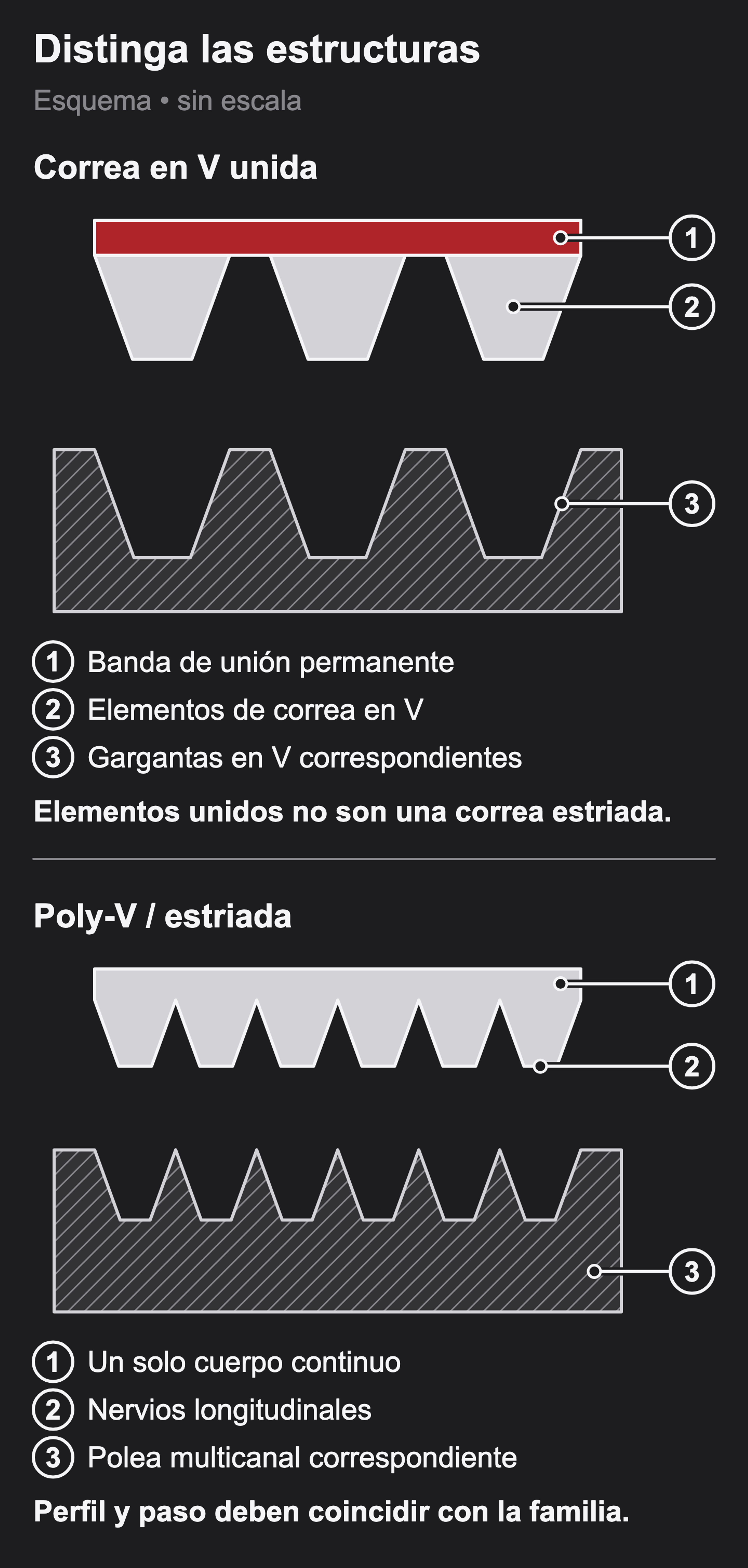

Una correa en V bandeada es dos o mas nervaduras en V individuales unidas a lo largo de su longitud por una unica banda de union continua a traves de la parte posterior de la correa. Las nervaduras en V engranan con las ranuras de la polea exactamente como las correas en V estandar individuales. La banda de union es la adicion de ingenieria — proporciona unidad estructural que resuelve tres problemas que las correas en V estandar no pueden manejar.
Cuando Usar Correas Bandeadas
Alta potencia por unidad de ancho: Cuando un accionamiento demanda mas potencia de la que una unica nervadura en V puede transmitir, pero el envolvente fisico del accionamiento no permite una seccion transversal mayor, las configuraciones bandeadas de multiples nervaduras concentran multiples nervaduras en V en una unica unidad impulsada. La banda de union obliga a todas las nervaduras a compartir la carga proporcionalmente, evitando que una nervadura soporte una tension desproporcionada.
Cargas de impacto y cargas pulsantes: Los compresores reciprocantes, trituradoras de roca, molinos de martillos y prensas de estampado generan picos de torque que viajan por la linea de accionamiento. Las correas en V estandar pueden absorber algo del impacto, pero las cargas pulsantes severas causan volcamiento de la correa — donde la correa volcada lateralmente en la ranura — o nervaduras individuales que se rompen en secuencia rapida. La banda de union en una correa bandeada actua como un amortiguador. No elimina el impacto, pero lo distribuye simultaneamente a traves de todas las nervaduras y previene el movimiento lateral que causa el volcamiento.
Accionamientos verticales y de angulo pronunciado: La gravedad es el enemigo de las correas en V estandar en ejes verticales. En la parte inferior de la carrera, el lado flojo de la correa se asienta mas profundo en la ranura en ambas poleas, creando un momento que tiende a voltear la correa lateralmente. En los accionamientos de ejes verticales, esta es la causa mas comun de falla catastrofica de la correa. Las correas bandeadas fisicamente no pueden volcarse — la banda de union bloquea la posicion lateral de la correa independientemente de la gravedad o el desequilibrio dinamico.
Problemas de conjuntos apareados eliminados: En los accionamientos de correas en V estandar multiples, si las correas no estan exactamente igualadas en longitud, la correa mas corta toma la mayor carga y falla primero. Luego la siguiente mas corta falla, y asi sucesivamente. Las correas bandeadas se fabrican como una unica unidad — no puede haber desajuste de longitud entre nervaduras porque son una sola pieza.
Modos de Falla de Correas Bandeadas
La banda de union es una ventaja, pero tambien es un punto de falla unico.
La separacion de la banda de union es la mas grave. El vinculo entre las nervaduras en V individuales y la banda de union puede fallar bajo sobrecarga cronica, contaminacion entre la banda y las nervaduras, o — en casos raros — defectos de fabricacion. Cuando comienza la separacion de la banda de union, una nervadura de repente hace el trabajo de dos o mas. Esa nervadura se calienta, se desgasta mas rapido y falla rapidamente. Si ve una correa bandeada con una nervadura significativamente mas desgastada que las otras, sospeche de separacion de la banda de union e inspeccione la interfaz banda-nervadura.
Vibracion dinamica excesiva puede agrietar la propia banda de union. Los accionamientos con desequilibrio rotacional severo — bases de motor desalineadas, rodamientos desgastados, ventiladores desbalanceados — transmiten vibracion a la correa. La banda de union esta disenada para amortiguar esto, pero mas alla de un umbral, puede desarrollar grietas a lo largo de su longitud. Aborde la causa raiz (alineacion, balanceo, reemplazo de rodamientos) antes de reemplazar la correa.
Desajuste de nervaduras en conjuntos usados: A diferencia de las correas Poly-V verdaderamente unicas, las correas bandeadas pueden desarrollar desgaste desigual de nervaduras incluso con la banda de union forzando la igual distribucion de carga. Las superficies de las nervaduras se desgastan a diferentes velocidades segun las variaciones de geometria de la ranura. Al reemplazar una correa bandeada, reemplace ambas poleas si cualquiera muestra desgaste significativo de la ranura — hacer funcionar una correa bandeada nueva en una polea desgastada causara el mismo patron de desgaste desigual.
Correas Poly-V: Maxima Velocidad, Maxima Flexibilidad
Las correas Poly-V — tambien llamadas multi-nervadura, micro-V o correas serpentinas — funcionan segun un principio completamente diferente. En lugar de secciones transversales en forma de V que engranan con poleas de ranura en V, las correas Poly-V tienen espaldas planas con multiples nervaduras longitudinales que se acoplan con las ranuras correspondientes en una polea. El area de contacto es los flancos de las nervaduras contra las paredes de la ranura. Las correas Poly-V unicas reemplazan los conjuntos de correas en V multiples en el mismo espacio fisico.
Cuando Usar Correas Poly-V
Accionamientos de alta velocidad: Las correas Poly-V estan clasificadas para velocidades lineales de hasta 60 m/s — aproximadamente el doble de la velocidad maxima de las correas en V estandar o con dientes. Esto las convierte en la opcion predeterminada para accionamientos de accesorios automotrices, compresores de HVAC, maquinaria de empaque de alta velocidad y cualquier accionamiento donde la polea impulsada es pequena y el motor funciona a altas RPM.
Enrutamiento serpentino compacto: Porque la espalda de la correa es lisa y plana, las correas Poly-V pueden pasar sobre poleas tensoras traseras — poleas que contactan la parte posterior de la correa para redirigirla sin engranar la superficie de la nervadura. Esto permite que los accionamientos se enrouten a traves de configuraciones complejas, accionando multiples poleas desde una unica correa. Los sistemas serpentinos automotrices son el ejemplo canonico: una correa acciona el alternador, el compresor de A/C, la bomba de agua y la bomba de direccion asistida desde una unica polea motora enrutandose a traves de multiples poleas tensoras traseras.
Accionamientos con espacio restringido: La geometria de nervaduras transmite mas potencia por unidad de ancho que una correa en V de tamano comparable — hasta tres veces la densidad de potencia. En equipos compactos donde el envolvente del accionamiento es limitado, una correa Poly-V puede entregar la potencia requerida donde una correa en V estandar necesitaria una seccion transversal fisicamente mayor.
Entornos sensibles al ruido: Las correas Poly-V de compuesto EPDM son significativamente mas silenciosas que las correas en V clasicas. Las caracteristicas de amortiguacion del caucho absorben la vibracion que las correas en V clasicas transmiten a la estructura circundante. En equipos de HVAC, appareils commerciaux y maquinaria de oficina, este es un criterio de seleccion principal.

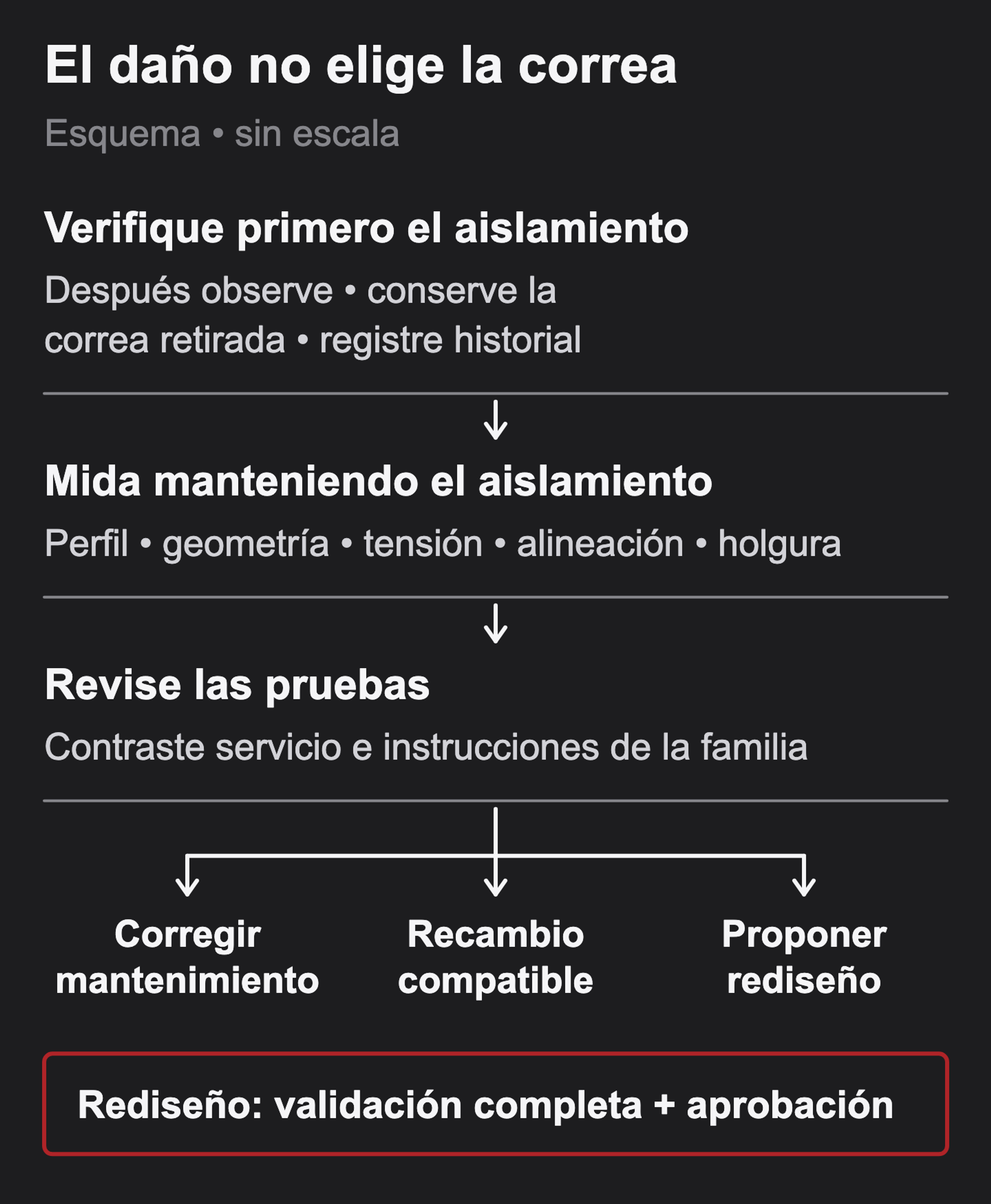

Modos de Falla de Correas Poly-V
Flancos de nervadura endurecidos y pulidos: Las superficies de las nervaduras se vuelven brillantes y vidriadas cuando la tension es incorrecta — ya sea demasiado apretada o demasiado floja. La falta de tension permite el micro-deslizamiento que genera calor y pule el caucho. La tension excesiva estira los cordones de traccion y sobrecalienta el compuesto. De cualquier manera, los flancos vidriados reducen el agarre y aceleran el desgaste. Reemplace la correa; no puede restaurar la superficie del compuesto.
Desgaste desigual de nervaduras a lo ancho de la correa: Algunas nervaduras estan mas desgastadas que otras. Esto apunta a desalineacion de poleas — la correa esta funcionando en un angulo a traves de la ranura, cargando algunas nervaduras mas que otras. Realinee las poleas. Si las poleas tienen algun desgaste de ranura, reemplazelas. Las nervaduras desiguales en una correa usada indican que el accionamiento tuvo desalineacion que no se detecto.
Grietas y separacion de nervaduras: Las grietas que corren a lo largo de la longitud de la correa — a traves de nervaduras individuales — son causadas por tension incorrecta (generalmente sobre-tension), endurecimiento por edad del compuesto o degradacion termica. Si una correa se agrieta dentro de dias de la instalacion, el elemento de traccion casi seguramente se dano durante la instalacion — hacer palanca la correa sobre la polea con un destornillador o enrollarla incorrectamente. Si se agrieta despues de un servicio prolongado, es fin de vida combinado con calor y edad.
Separacion de piezas / fragmentacion de la superficie de la nervadura: Pedazos de caucho que se detachan de los flancos de las nervaduras indican degradacion avanzada del compuesto — el calor y la edad han roto la estructura de enlace cruzado del caucho. Esta es una condicion de pre-falla; la correa es propensa a romperse en cualquier momento. Reemplace inmediatamente, verifique las fuentes de calor en el accionamiento y considere actualizar a una correa EPDM premium con mayores clasificaciones de temperatura.
Dano a la superficie posterior plana: La espalda lisa de una correa Poly-V esta disenada para funcionar sobre poleas tensoras sin engranaje de nervadura. Pero si la polea tensora trasera esta trabada, arrastrando o tiene una superficie danada, danara la espalda de la correa. La solucion es reemplazar tanto la correa como la polea tensora defectuosa. Hacer funcionar una correa nueva en una polea tensora mala es una falla repetida garantizada.

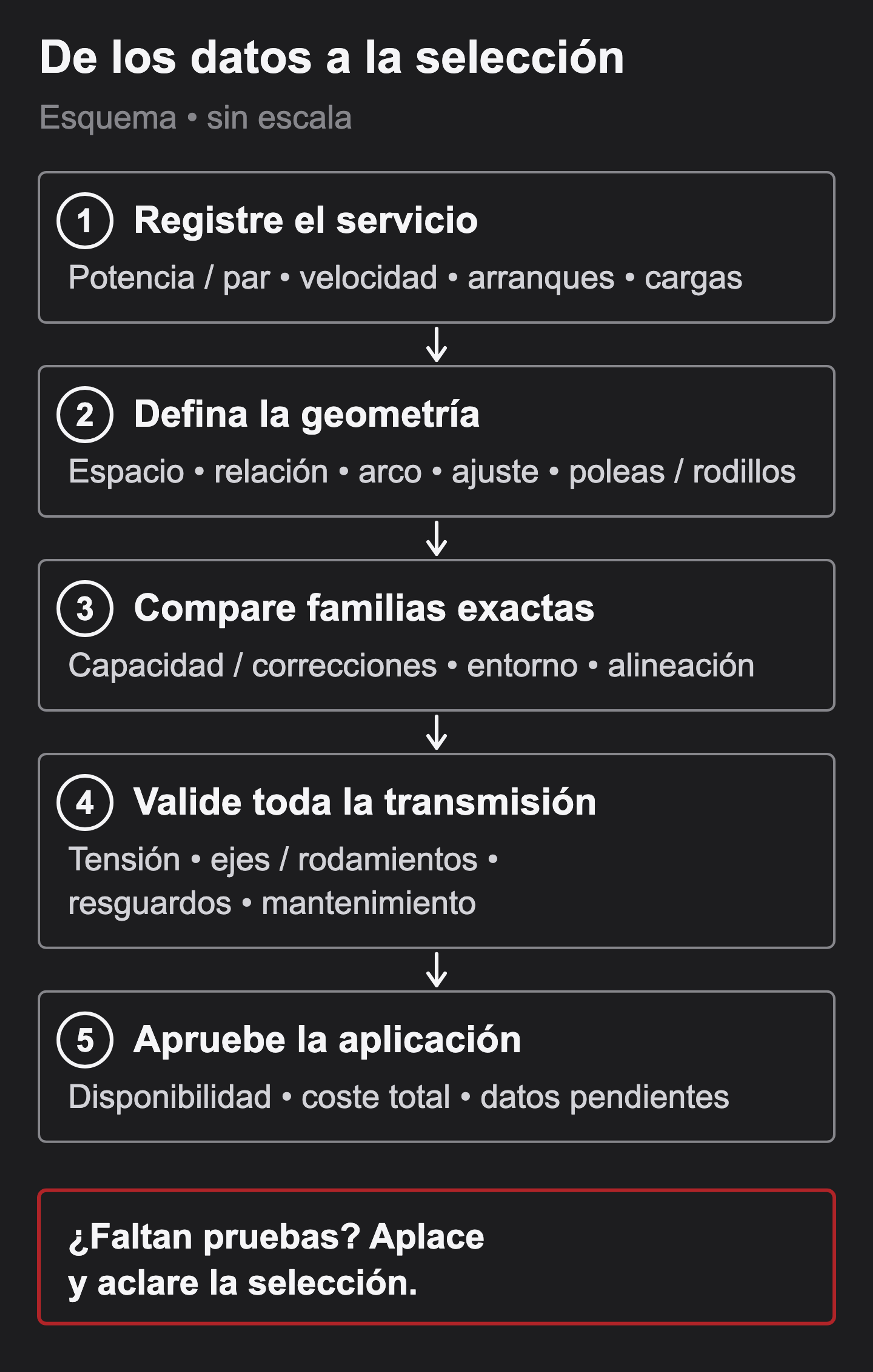

Elegir Entre Bandeadas y Poly-V
La decision no siempre es obvia. Aqui hay un marco practico:
| Requisito | Tipo de Correa | |---|---| | Potencia muy alta en ancho estrecho | Bandeada multi-nervadura | | Cargas de impacto, cargas pulsantes | Bandeada | | Eje vertical | Bandeada (o correa hexagonal) | | Alta velocidad, enrutamiento complejo, espacio compacto | Poly-V | | Automotriz / HVAC serpentino | Poly-V | | Enrutamiento con polea tensora trasera requerido | Poly-V | | Velocidad moderada, geometria estandar | Correa en V estandar puede ser suficiente |
Un error comun: usar una correa bandeada en una aplicacion donde una Poly-V seria mas apropiada, o viseversa. Una correa bandeada en un accionamiento serpentino de alta velocidad desperdicia el costo de la banda de union — la alta velocidad y la complejidad del enrutamiento favorecen el diseno de espalda lisa de la Poly-V. Una correa Poly-V en un accionamiento de carga de impacto severa corre el riesgo de agrietamiento de nervaduras bajo carga pulsante — el amortiguamiento de la banda de union de una correa bandeada seria mas apropiado.
Los fabricantes de correas de calidad producen tanto correas en V bandeadas como correas Poly-V en compuestos EPDM para aplicaciones industriales y agricolas. La gama bandeada maneja accionamientos industriales de alto torque y alto impacto. La gama Poly-V apunta a aplicaciones compactas de alta velocidad. En caso de duda, consulte al equipo de ingenieria de aplicacion de su distribuidor con los parametros del accionamiento — potencia, velocidad, diametros de polea, perfil de carga de impacto y geometria de enrutamiento — para confirmar la especificacion correcta.
