Correas doble V: geometría, poleas y selección

Una correa doble V, también llamada de doble cara o hexagonal, tiene flancos de transmisión en V en ambas caras y el elemento tensor cerca de la línea central. Puede engranar poleas de garganta en V desde caras alternas en un recorrido serpentino aprobado. Resuelve un problema de recorrido concreto; no sustituye universalmente una correa en V de una cara, una Poly-V o una síncrona.

Comprenda la función del perfil doble V

La potencia se transmite por los flancos inclinados apoyados en gargantas V compatibles. Según el recorrido, un par de flancos trabaja en una polea y el opuesto en otra. La correa circula en un sentido mientras las poleas que contactan caras opuestas pueden girar en sentidos contrarios. Esto no promete el mismo comportamiento cuando toda la transmisión invierte repetidamente.

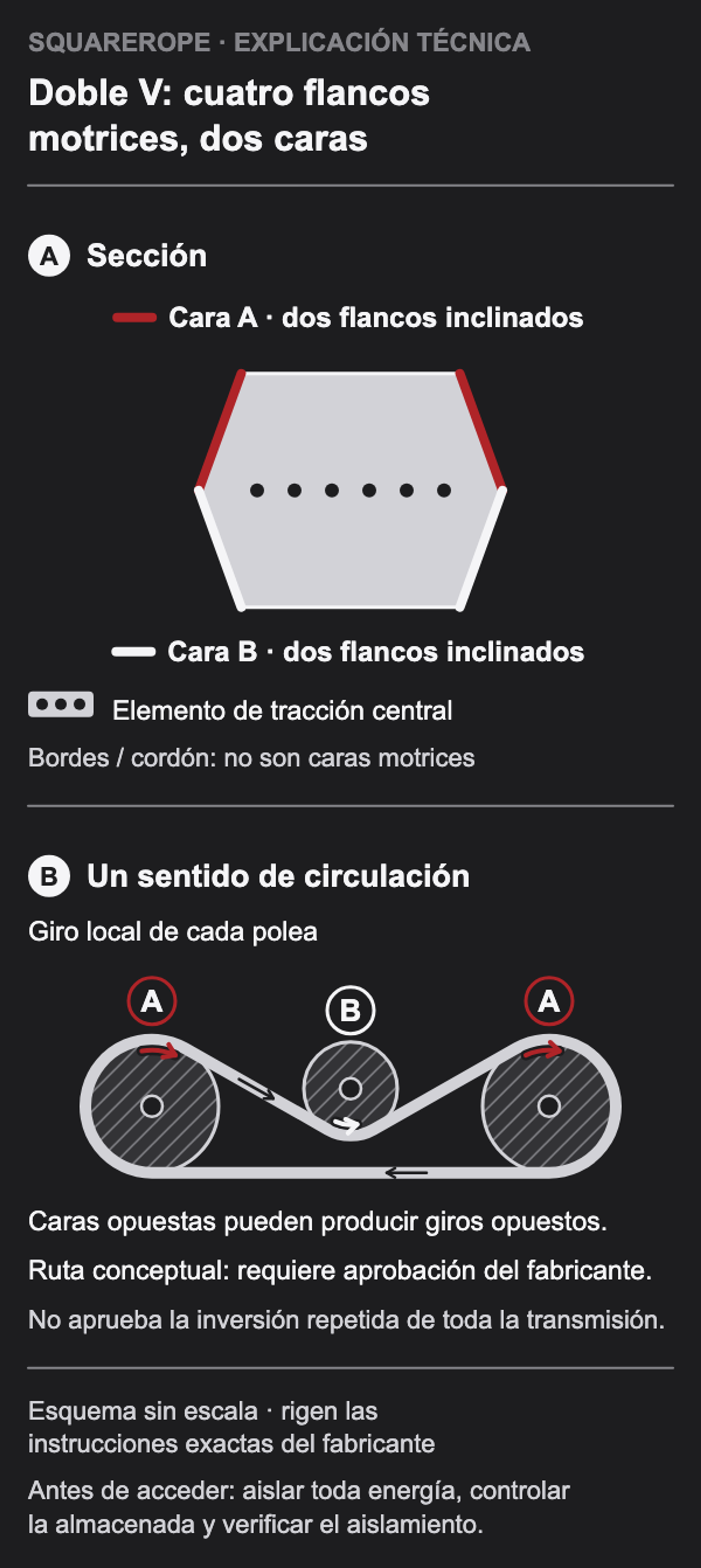

El contorno hexagonal tiene cuatro flancos motrices inclinados y dos superficies exteriores. El cordón y esas superficies no son flancos motrices. El elemento tensor central permite flexiones en sentidos alternos; las flexiones admisibles, la carga y la vida dependen de la familia exacta, las poleas, la alineación, la tensión, el servicio y el entorno.

Separe recorridos admitidos de suposiciones inseguras

Interprete perfil y longitud con el catálogo

AA, BB, CC y DD son designaciones de perfil doble V, no una garantía de disponibilidad o intercambiabilidad entre familias. Confirme el plano de sección, las longitudes disponibles y la designación de pedido de la familia elegida. Un mismo código de perfil no demuestra compatibilidad de ranuras ni capacidad.

Registre el marcado completo y la base de longitud indicada por el fabricante. Longitud interior, exterior, de referencia, efectiva y de paso no son términos intercambiables. El número de una designación no tiene por qué coincidir con la circunferencia medida. Use solo el método de medición y conversión documentado para la familia exacta; no deduzca la base de longitud del cordón central.

Para interpretar el perfil y la longitud, consulte dimensiones y sistemas de longitud de correas en V; después confirme la base de medición de la familia doble V elegida.

Verifique cada polea y flexión inversa

Cada polea presenta una ranura V compatible a la cara de la correa que la toca. Dibuje las poleas motrices, conducidas, locas/guía y tensoras; registre cara de contacto, diámetro y su base de referencia, perfil de ranura, arco de contacto, distancia entre centros, posición, alineación, excentricidad, ajuste y holgura del resguardo.

Use el sistema de garganta y los diámetros mínimos aprobados para la familia. El fabricante puede especificar una polea V compatible ordinaria; “las poleas V estándar no engranan” no es una regla universal. Flexiones inversas, poleas locas/guía, tensores y torsiones y varios ejes conducidos requieren cobertura explícita.

Calcule la familia y transmisión exactas

Aplique a la potencia real el factor de servicio y método del fabricante. La capacidad depende de familia y perfil, diámetro y velocidad de la polea menor, arco de cada polea cargada, longitud, flexiones, servicio y correcciones. Verifique cargas de eje y rodamientos, tensión y rodaje.

Confirme la construcción y los límites ambientales en la documentación vigente de la familia de correa terminada. El nombre del compuesto no demuestra límites de temperatura, resistencia al aceite, compatibilidad química, intemperie, conductividad eléctrica, vida a flexión ni eficiencia. Obtenga evidencia del producto para la exposición real y los usos regulados; no deduzca prestaciones ni certificaciones de SQUAREROPE a partir de datos de otro fabricante.

Para las entradas y comprobaciones del cálculo, consulte selección y cálculo de correas en V; aplique el método de capacidad y las correcciones de la familia doble V elegida.

Construya la especificación desde la geometría medida

Especifique en este orden:

1. Registre fabricante, familia, marcado, perfil, base de longitud y cantidad antes de retirar.
2. Dibuje el recorrido y marque la cara que toca cada polea motriz, conducida, loca/guía o tensora, y su sentido de giro.
3. Registre potencia o par, velocidades, arranque e inversión, horas diarias, choque, pulsación, vibración, frenado y consecuencias.
4. Mida gargantas y diámetros, arcos, centros, alineación, excentricidad, posiciones de poleas locas/guía y tensores, ajuste, ejes, rodamientos y resguardo.
5. Documente temperatura, polvo, residuos, agua, aceite, químicos, exterior, estática o zonas peligrosas.
6. Seleccione una familia doble V exacta y confirme recorrido, perfil, longitud, poleas, diámetros mínimos y velocidad.
7. Aplique factor, tablas y correcciones; verifique capacidad, cantidad, carga de eje, tensión calibrada y rodaje.
8. Obtenga aprobación del fabricante u OEM para inversión, torsión, cuarto de vuelta, poleas locas/guía o tensores inusuales, servicio crítico o cualquier condición fuera del catálogo.

Autorice el pedido solo con evidencia completa

El registro de compra y mantenimiento debe incluir:

• Fabricante, familia doble V, designación completa, perfil, base de longitud, construcción, materiales y cantidad.
• Plano con cara de contacto, sentido, función, garganta, diámetro, arco y posición.
• Máquinas, potencia o par, velocidades, arranque, inversión, factor, horas, choque y vibración.
• Estado de poleas locas/guía y tensores, alineación, excentricidad, distancia entre centros, ajuste, ejes, rodamientos y holgura del resguardo.
• Tabla vigente, correcciones, capacidad, cantidad y carga de eje.
• Evidencia de serie para entorno, químicos, estática, llama o normativa.
• Tensión calibrada, fuente, montaje, par de apriete, rodaje, retensado e inspección.
• Responsable y confirmación del fabricante u OEM en recorridos no estándar o críticos.

Elija una doble V porque el recorrido medido necesita accionar poleas V compatibles desde caras alternas, no por el nombre de la máquina, un fallo crónico o una etiqueta genérica de “reversible”. Recorrido, capacidad, poleas, materiales y tensión deben pertenecer al mismo sistema aprobado.
