安全なエネルギー管理手順に従って点検する
点検や保全は、訓練を受けた権限のある作業者が行ってください。設備の取扱説明書、現場のエネルギー管理手順、適用される地域の規則に従います。ガードの取り外し、接触、測定、調整の前に停止し、危険なエネルギー源を隔離して所定のロックアウト措置を実施し、蓄積エネルギーを安全な状態にしたうえで隔離を確認します。運転中の観察は、ガードを設置した状態で安全な位置から行ってください。
連結VベルトとPoly-Vベルトは、ベルトとプーリの組合せが異なる伝動方式です。選定では、記録した運転条件を、設置スペースと保全体制の制約内で満たせる装置を検討します。ベルトの故障、細く見える外観、製品名だけでは判断できません。

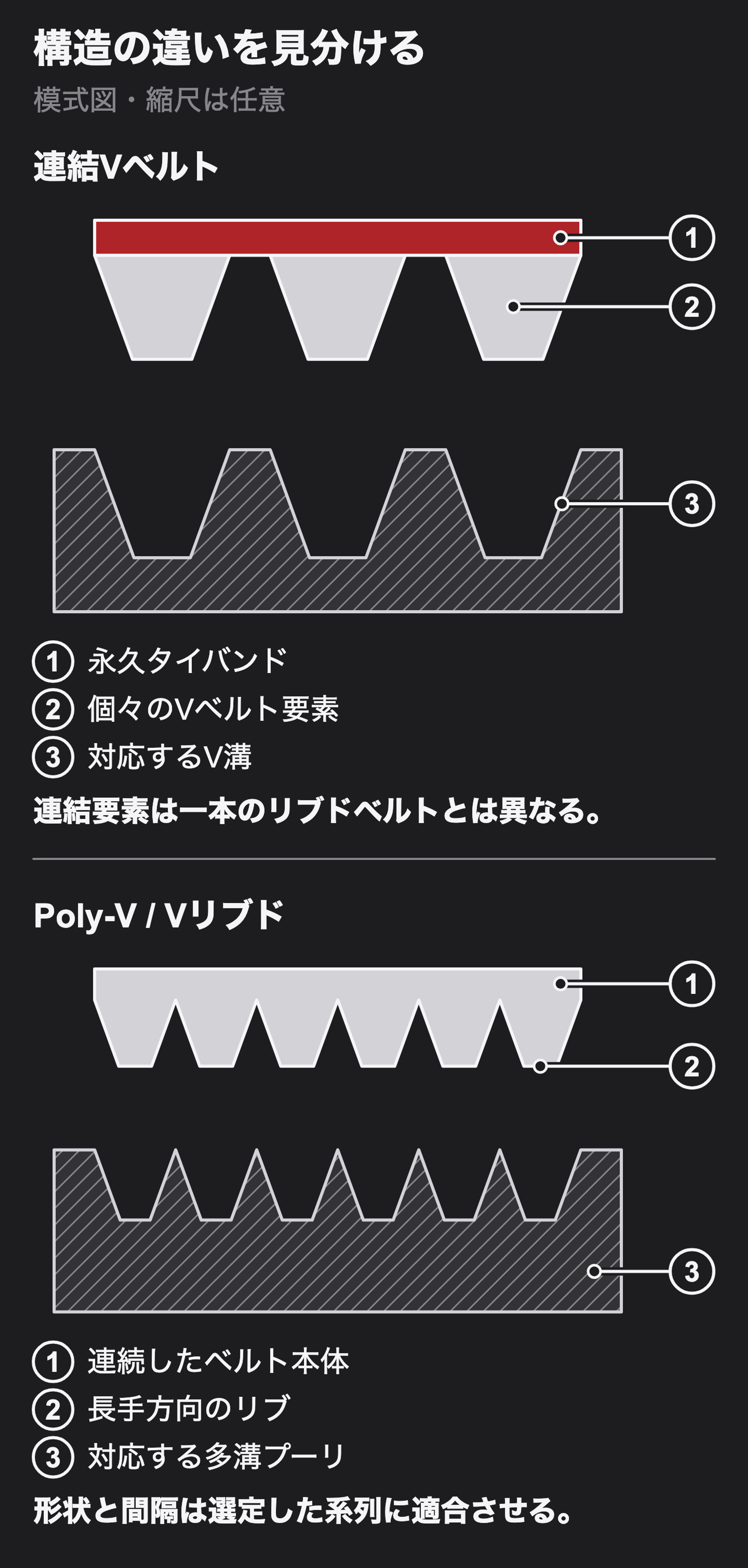

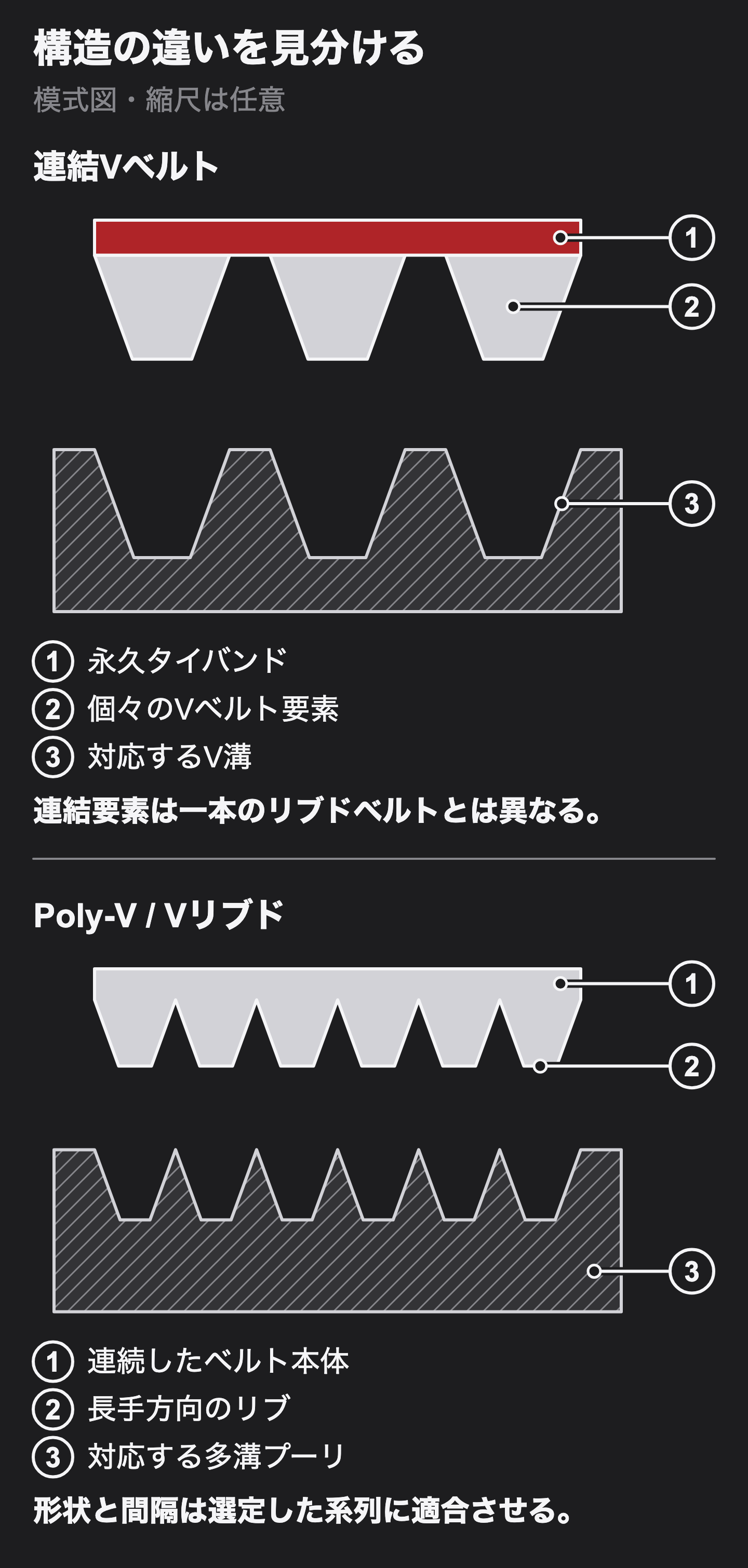

二つの構造を見分ける
連結Vベルトは、適合する複数のVベルト要素をタイバンドで一体にしたベルトです。各要素は、適合するVプーリの対応する溝にかみ合います。一体化されていても、選定したベルトの断面形状、溝間隔、定格、取付条件の確認は必要です。
Poly-Vベルト、別名Vリブドベルトは、一本のベルトに長手方向のリブを設け、対応する多溝プーリと組み合わせます。リブ形状とリブ数は、その方式の仕様です。通常のVベルトを複数連結した構造とは異なり、外観や呼び幅だけでプーリの適合性は判断できません。
構造と材料の違いについては、 Vベルト構造の完全解説：ラップド、ローエッジ、モールドノッチの特徴と選定.
装置全体の要求を比較する
選定比較表
SQUAREROPE独自の確認項目です。必要な根拠を整理する表であり、方式の優劣を示すものではありません。
| 判断項目 | 連結Vベルト方式 | Poly-V方式 |
|---|---|---|
| 断面形状 | 連結ベルトの正確な断面形状と構成を確認。 | リブ形状とリブ数を確認。 |
| プーリ形状 | 断面形状、溝間隔、対応プーリを確認。 | リブピッチ、形状、対応プーリを確認。 |
| 負荷変動 | 製品系列ごとにトルク、起動、衝撃、脈動を確認。 | 同じ実測条件を製品系列ごとに確認。 |
| 速度とスペース | 許容速度、径、幅、取付余裕を確認。 | 許容速度、径、幅、取付余裕を確認。 |
| 定格の根拠 | 該当系列の定格、要素数、必要な補正を使用。 | 該当系列の定格、リブ数、必要な補正を使用。 |
| 取り回し・アイドラ | 各アイドラと配置の使用可否を確認。 | 個別に確認。リブがあるだけでは背面接触を許可できない。 |
| 張力 | 該当する連結ベルトの測定法、目標値、調整条件を使用。 | 該当系列の測定法、目標値、調整条件を使用。 |
| アライメント | 選定した装置の許容条件に照らして測定。 | 選定した装置の許容条件に照らして測定。 |
| 環境と保全 | 材料適合性、ガード、点検経路を確認。 | 材料適合性、ガード、点検経路を確認。 |
| 調達と変更費用 | ベルト、プーリ、検証、停止、保全費用を含める。 | ベルト、プーリ、検証、停止、保全費用を含める。 |
- 連結Vベルト方式
- 連結ベルトの正確な断面形状と構成を確認。
- Poly-V方式
- リブ形状とリブ数を確認。
- 連結Vベルト方式
- 断面形状、溝間隔、対応プーリを確認。
- Poly-V方式
- リブピッチ、形状、対応プーリを確認。
- 連結Vベルト方式
- 製品系列ごとにトルク、起動、衝撃、脈動を確認。
- Poly-V方式
- 同じ実測条件を製品系列ごとに確認。
- 連結Vベルト方式
- 許容速度、径、幅、取付余裕を確認。
- Poly-V方式
- 許容速度、径、幅、取付余裕を確認。
- 連結Vベルト方式
- 該当系列の定格、要素数、必要な補正を使用。
- Poly-V方式
- 該当系列の定格、リブ数、必要な補正を使用。
- 連結Vベルト方式
- 各アイドラと配置の使用可否を確認。
- Poly-V方式
- 個別に確認。リブがあるだけでは背面接触を許可できない。
- 連結Vベルト方式
- 該当する連結ベルトの測定法、目標値、調整条件を使用。
- Poly-V方式
- 該当系列の測定法、目標値、調整条件を使用。
- 連結Vベルト方式
- 選定した装置の許容条件に照らして測定。
- Poly-V方式
- 選定した装置の許容条件に照らして測定。
- 連結Vベルト方式
- 材料適合性、ガード、点検経路を確認。
- Poly-V方式
- 材料適合性、ガード、点検経路を確認。
- 連結Vベルト方式
- ベルト、プーリ、検証、停止、保全費用を含める。
- Poly-V方式
- ベルト、プーリ、検証、停止、保全費用を含める。

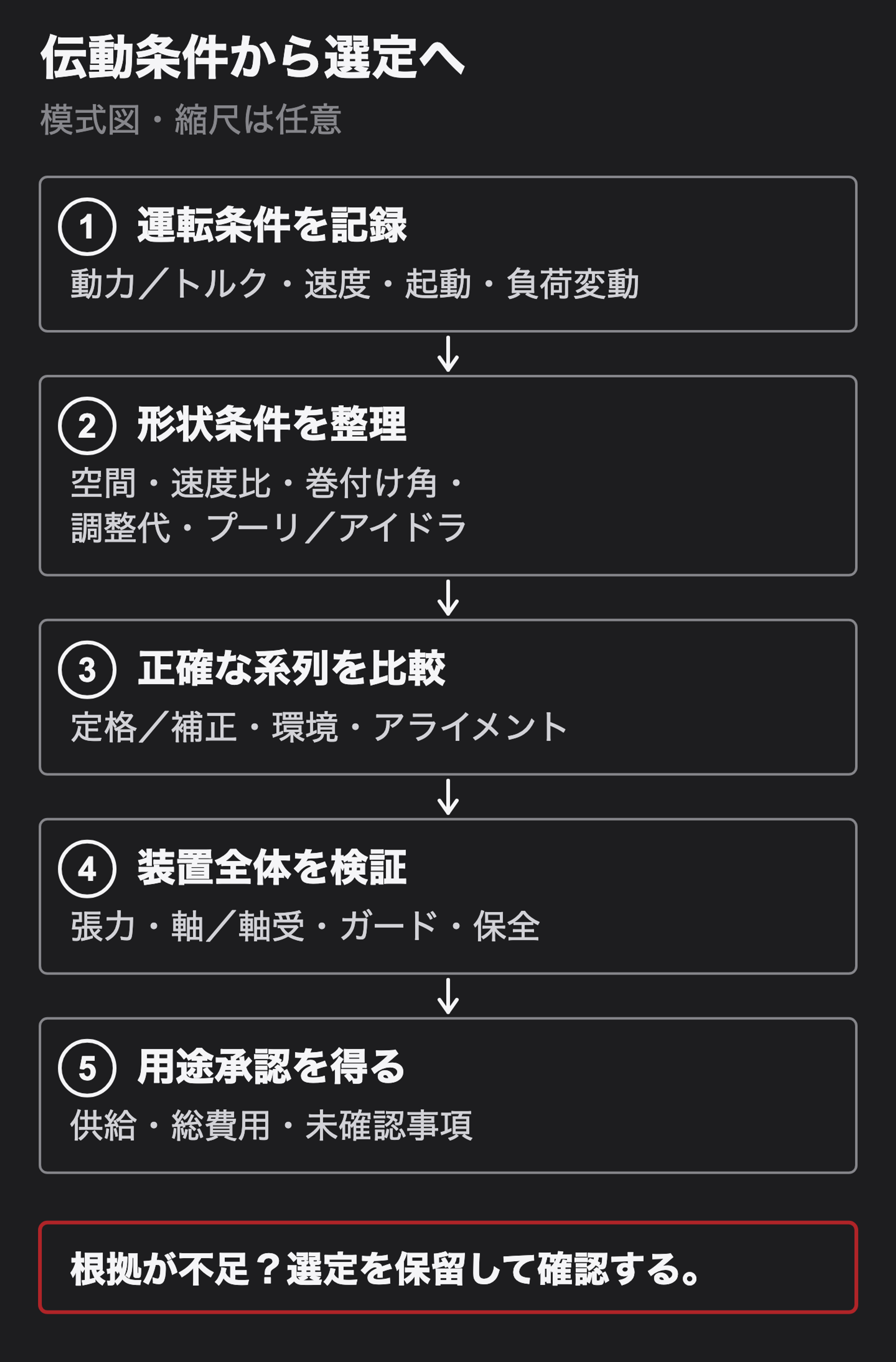

選定記録を作る
見積依頼の前に記録を作成します。不明な数値は確認すべき事項であり、仮定で埋めてよい項目ではありません。
運転条件の整理と計算の枠組みについては、 Vベルト選定ガイド：伝動条件からメーカー定格表まで.
- 原動機と被動機、実際の動力またはトルク、軸回転数、起動・停止、逆転、制動、運転時間、衝撃、脈動、振動を記録する。
- 設置スペース、速度比、軸間距離、巻付け角、張力調整代、取付余裕、すべてのプーリとアイドラを記録する。
- 正確なベルト断面またはリブ形状、要素数またはリブ数、長さの基準、対応プーリ形状を確認する。
- アライメントの調整能力、軸と軸受の負荷能力、ガード、安全な点検経路を記録する。
- 温度、汚染、水分、薬品、用途別の承認条件を記録し、該当製品の適合性を確認する。
- メーカーの現行定格、使用係数、必要な補正を用いて候補系列を比較する。別系列の定格や張力目標値を流用しない。
- 張力測定法と目標値、取付手順、慣らし運転や再張力調整の要否、保全体制、供給状況、装置全体の費用を確認する。
- 不足情報を設備またはベルトの供給者に確認し、発注や装置変更の前に用途承認を得る。

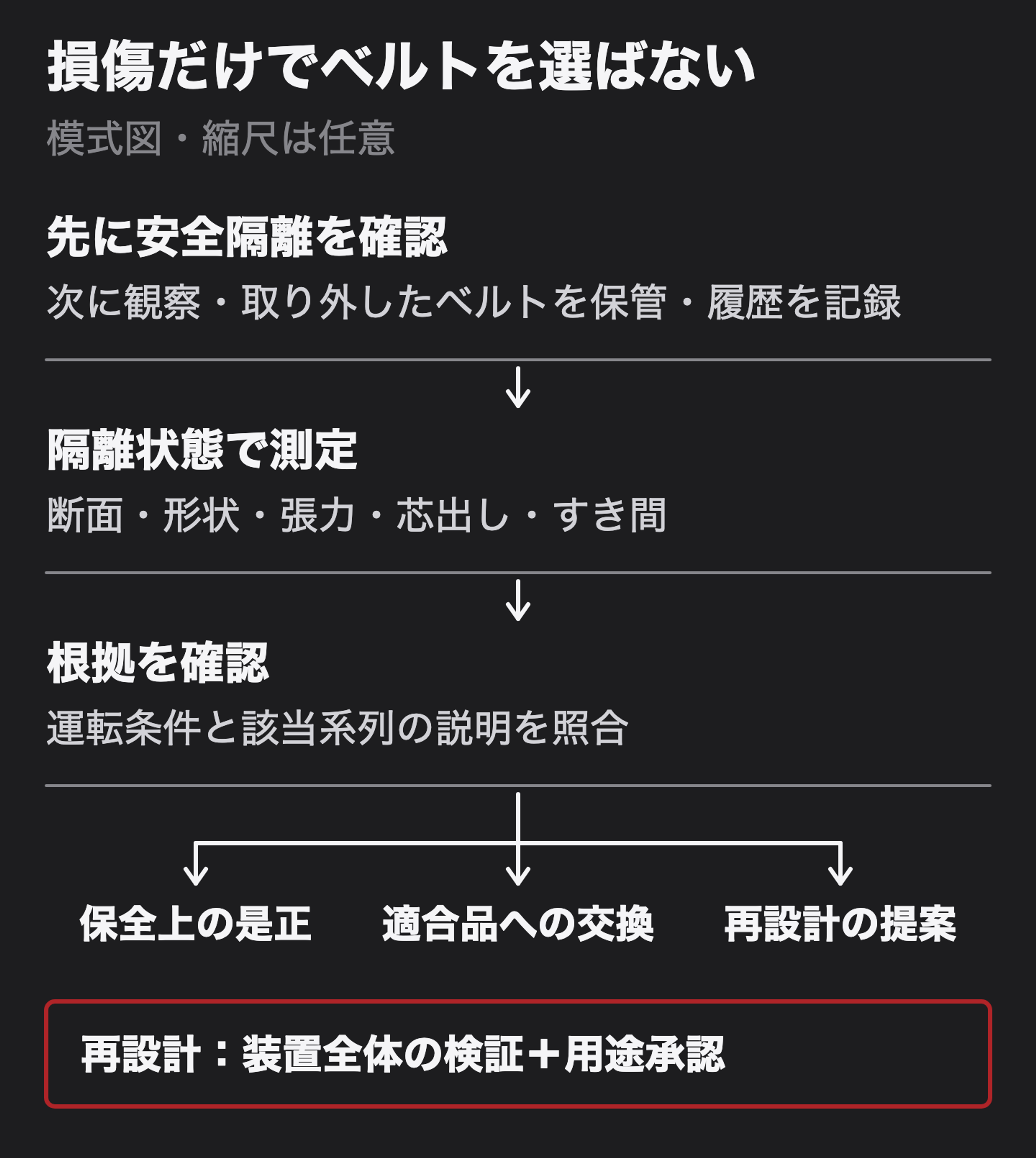

損傷を調査の手がかりにする
接触を伴う損傷調査では、まず安全な隔離を確認してから、観察した事実を記録します。タイバンドの損傷位置、摩耗した要素やリブ、端部や背面の損傷を確認します。取り外したベルトを保管し、取付方向と使用履歴を残してください。写真は外観を記録しますが、原因を証明するものではありません。
安全に隔離した状態で、設備と該当系列の説明に従い、識別情報、プーリの状態と形状、アライメント、張力と調整、ガードやアイドラとのすき間、汚染、運転条件を確認します。交換の要否は、部品を測定してから判断します。
調査結果をもとに、保全上の是正、適合品への交換、再設計を区別します。一つの損傷だけで残存寿命を推定したり、ゴム材料を選んだり、別方式に変更したりしないでください。
方式変更を項目ごとに検証する
連結Vベルト方式とPoly-V方式の間で変更するには、伝動装置全体の検証と用途承認が必要です。新しいベルトを購入しても、承認済みの変更キットを入手したことにはなりません。幅や長さが似ているという理由で、異なる方式のベルトを既存プーリに取り付けないでください。
運転条件と補正後定格、断面形状と溝・リブ形状、速度・速度比・径・巻付け角、プーリとすべてのアイドラ・取り回し、アライメント、張力調整代と取付、軸と軸受、ガード、環境と材料適合性、張力と保全、供給と変更総費用を検証します。未確認の要求があれば、方式変更を保留します。
交換仕様を明確にする
交換仕様には装置全体を特定できる情報を含めます。
- 承認済みの正確な製品系列、断面またはリブ形状、要素数またはリブ数。
- 長さとその基準。推測した互換品番を使用しない。
- 対応プーリの仕様と点検結果、各アイドラの承認された形状と位置。
- 定格の運転条件と補正、速度、環境、用途承認。
- 取付余裕、張力調整代、アライメント、軸と軸受の要求。
- 正確な張力手順と目標値、点検・保全の説明。
- 供給者の確認、供給状況、該当する変更費用、用途承認の責任者。
規格の適用範囲を確認する
ISO 9982:2021は、工業用PH、PJ、PK、PL、PMのVリブドベルトとプーリの断面寸法を扱うISO規格です。公開抄録では弾性ベルトを除外しています。現在のカタログでは発行済みで定期見直し中とされています。本稿は抄録の適用範囲のみを使用し、未入手の寸法表を利用したり、装置の承認根拠としたりしていません。
OSHA 29 CFR 1910.147は、対象となる保全作業の危険エネルギー管理を規定する米国の規則で、適用除外もあります。世界共通の適合規則ではありません。所在地と作業に適用される規則、および設備ごとのエネルギー管理手順に従ってください。
ISO 9982:2021 · OSHA 29 CFR 1910.147
装置全体を検証してから方式を選びます。方式名だけで、効率、動力、騒音、振動、寿命、変更効果の普遍的な優位性は示せません。
重要なポイント
連結VベルトとVリブドベルトのどちらを選びますか？
装置全体を検証してから方式を選びます。方式名だけで、効率、動力、騒音、振動、寿命、変更効果の普遍的な優位性は示せません。
運転条件、ベルト識別情報、プーリとアイドラの詳細、環境と保全要求をSQUAREROPEにお送りいただき、仕様をご相談ください。
