联组 V 带与多楔带：如何选择

联组 V 带与多楔带用于解决不同的传动需求。联组 V 带用联结带固定多条 V 形带体；多楔带则是一条带有多道纵向楔肋的薄型带。两者都不是通用升级方案，必须根据实测工况、几何、环境及制造商现行额定值和安装资料选择具体系统。

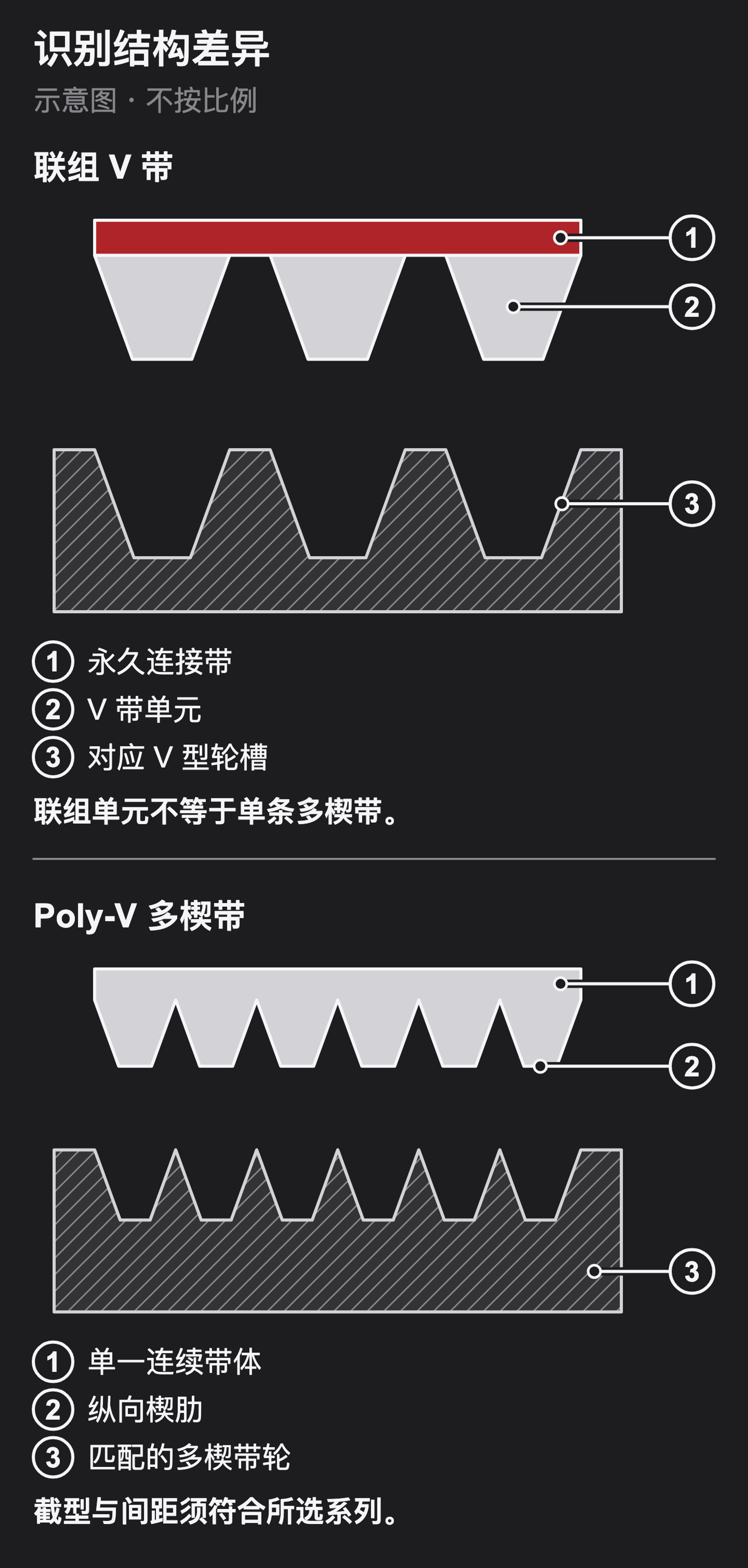

先分清两种不同结构

联组 V 带用永久联结带固定两条或更多 V 形带体。各带体在兼容轮槽内运行，联结带保持间距并增加横向刚度。带体可以根据具体系列采用包布、切边或模压齿形结构。

多楔带（Poly-V）是一条带有多道纵向小楔肋的带，与匹配的多楔槽带轮配合。薄型截面具有良好柔韧性；特定系列可用于紧凑、高传动比、高速、背面张紧轮或蛇形传动，但不能把一个系列的能力套用到所有多楔带。

选择系列前先对比系统

何时评估联组 V 带

制造商会针对脉动或冲击载荷、强烈振动、V 带甩动、翻转或脱槽风险提供联组系列。联结带可提高横向稳定性并保持带体间距，但不能保证不会翻转、分离或出现不均匀磨损，也不能代替正确的工况系数、带轮、对中、张力和防护。

不能因为单根 V 带失效就直接改用联组 V 带。必须确认具体产品系列、轮槽数与间距、带轮兼容性、最小轮径、最高速度、修正后额定值、张紧行程和张力程序。不得把联组 V 带强行装入截面或轮槽间距不匹配的带轮。

何时评估多楔带

当传动需要柔韧性、紧凑尺寸、高传动比、高带速或批准的背面张紧轮路径时，制造商可能指定多楔带系列。例如 Megadyne 为其 PV Rubber Ribbed 系列公布这些能力；只能采用所选系列的速度、轮径、张紧轮、材料和张力限制。

不得假设通用的功率密度倍数或噪声排名。多楔带仍须核对楔肋截面与数量、带轮几何、对中、包角、中心距、长度、张紧行程、轴载荷和张力。ISO 9982:2021 规定工业用 PH、PJ、PK、PL、PM 系统的主要尺寸，并不是功率额定或应用批准程序。

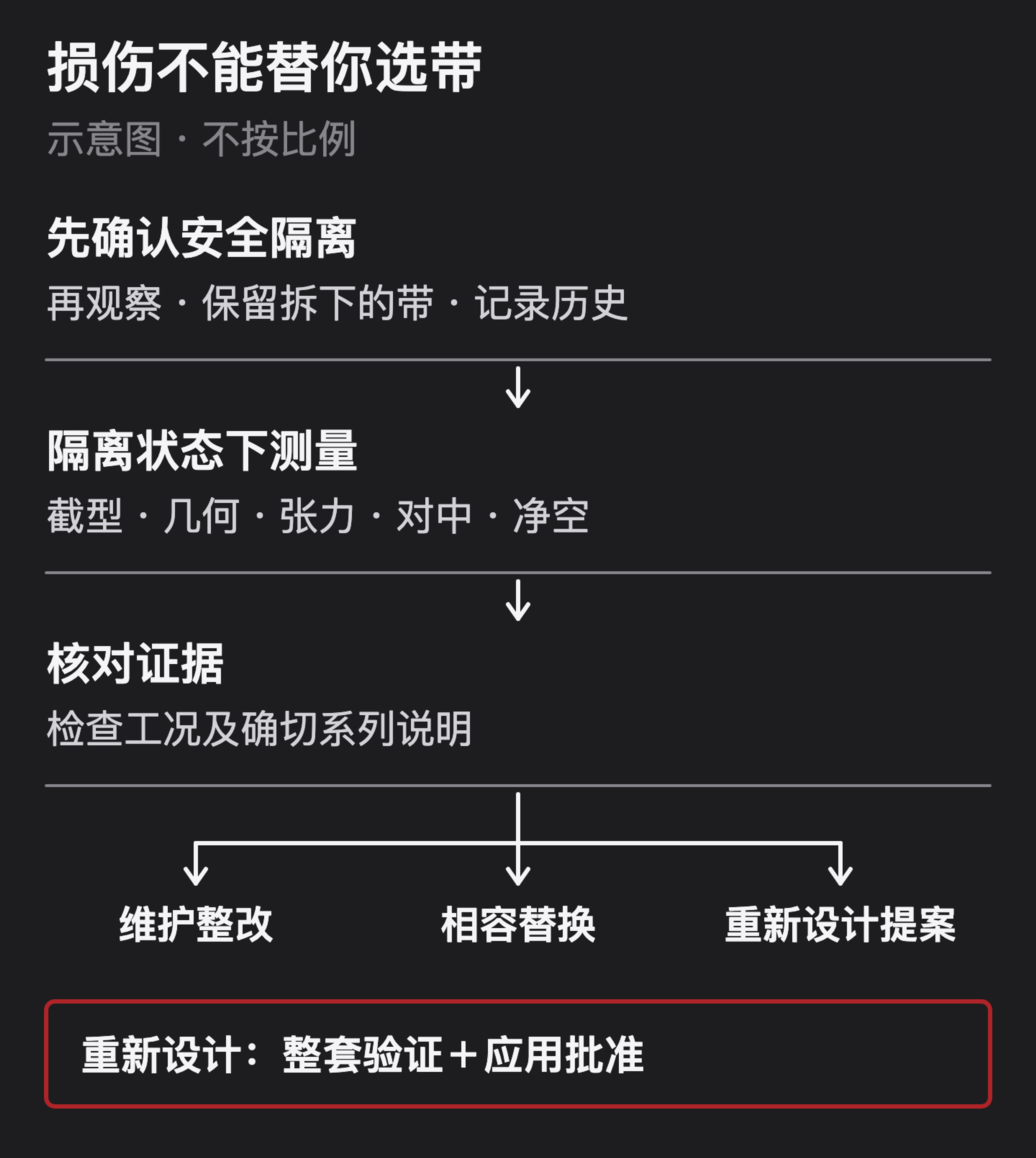

把磨损作为证据，不直接定因

联组 V 带的联结带开裂或分离以及带体不均匀磨损，可能与过载、冲击、振动、污染、安装损伤、轮槽错误或磨损、对中不良或张力不正确有关。应保留 V 带并测量完整传动，不能先认定单一原因或同时更换所有带轮。

多楔带的楔肋发亮或不均匀磨损、纵向裂纹、楔肋缺损、边缘磨损或背面损伤，可能指向打滑、张力不正确、对中不良、带轮或张紧轮损伤、污染、过载、轮径过小、安装损伤或超出产品限制。外观本身不能指定替换材料或证明剩余寿命。

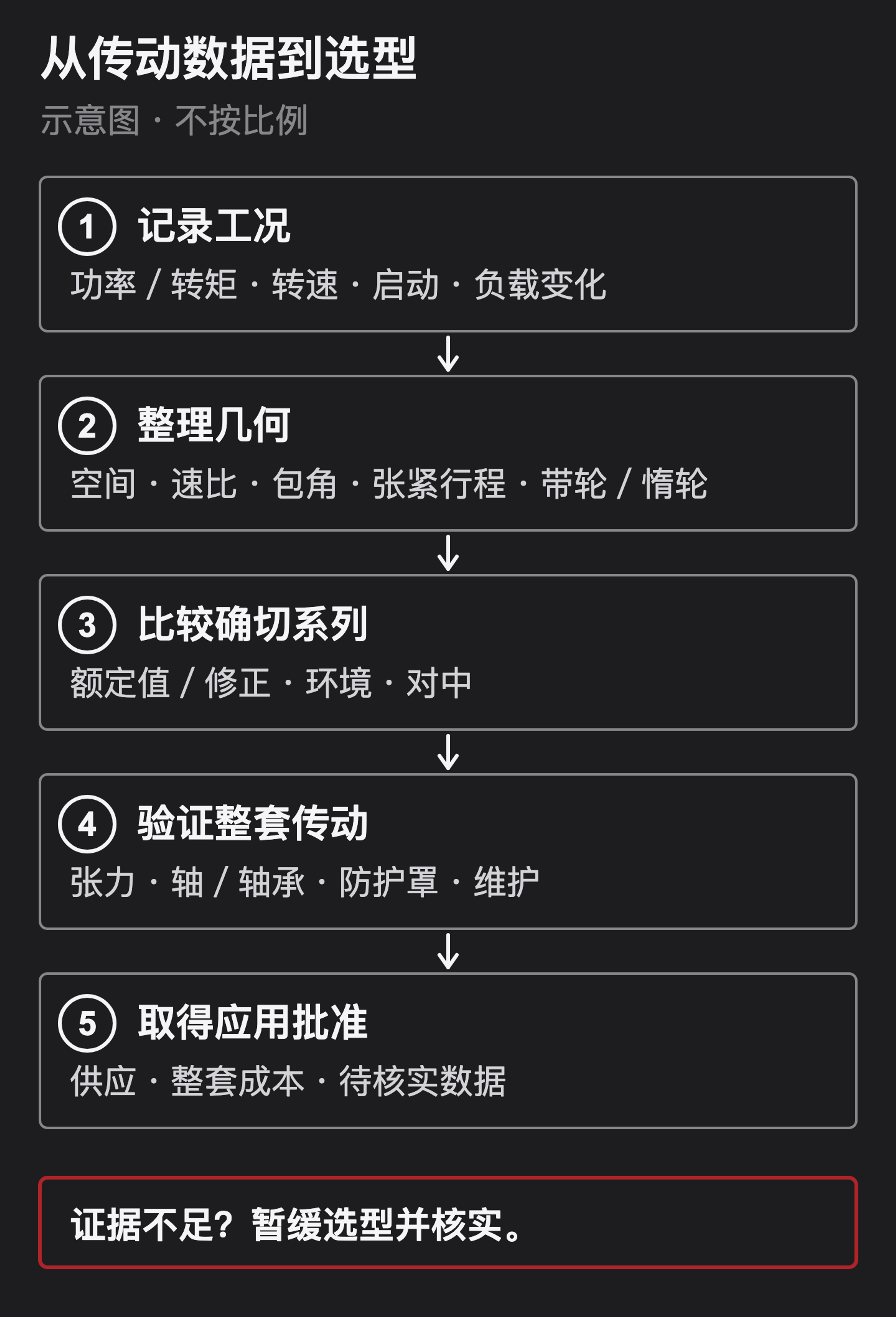

采用制造商专用选型流程

按以下顺序选型：

1. 记录原动机与从动设备、实际功率或转矩、轴转速、启动方式、启停次数、每日运行时间、冲击、脉动、振动以及制动或反转工况。
2. 记录带轮截面、对应基准直径或节径、轮槽或楔肋数、传动比、中心距、包角、张紧轮、张紧行程、防护和可用空间。
3. 记录温度、粉尘、碎屑、水、油脂、化学品、室外暴露、导静电要求以及受监管用途认证。
4. 使用制造商现行选型图或设计工具找出候选联组与多楔带系列，不比较笼统的 V 带名称。
5. 采用该制造商的工况系数、额定表、传动比、包角、长度及其他规定修正值，计算完整 V 带或楔肋数。
6. 核对具体带轮兼容性、最小轮径、最高带速、张紧轮接触面与位置、中心调整、轴载荷及安装空间。
7. 核对产品材料、环境、导静电、张力、磨合与重新张紧资料，不从 V 带结构直接指定胶料。
8. 如果工况、路径、安全或额定资料仍不完整，应由设备或 V 带制造商确认最终传动。

订购前核对完整传动

批准订单前确认：

• 完整制造商、产品系列、截面、长度基准、带体或楔肋数及订购标识。
• 兼容带轮截面、轮槽或楔距、槽数、状态、对中和跳动。
• 具体额定计算及所有制造商修正系数。
• 最小带轮与张紧轮直径、允许的张紧轮接触面与位置、最高带速、包角及中心调整量。
• 制造商规定的校准张力测量方法、目标值、安装顺序、磨合与重新张紧规则。
• 环境与化学相容性，以及需要时有效的导静电或危险场所证明。
• 任何分离式多带传动的完整配组更换规则；不得混用新旧 V 带或不同制造商的 V 带。
• 防护罩状态、安全安装空间，以及调节前重新隔离的受控试运行程序。

先定义传动，再选择结构。联组 V 带用于特定稳定性和严苛工况；多楔带则采用不同的带轮与路径系统。只有额定值、几何、环境和安装条件全部符合的具体系列，才能作为批准方案。
