轻型带
SQUAREROPE® 轻型马力三角带适用于低负荷动力传输，专为短中心距的高速传输而设计，对低马力电机驱动的热效应和拉伸影响极小。广泛应用于供暖、通风和空调系统或相关设备、缝纫机、洗碗机和其他轻型设备。
专为性能而生。
适用于低功率动力传输
用于短中心距的高速传输
低热效应和低拉伸效应
内部结构。
增强层与材料与其使用的详细分解。专为每次转动中的最大耐用性与效率而设计。

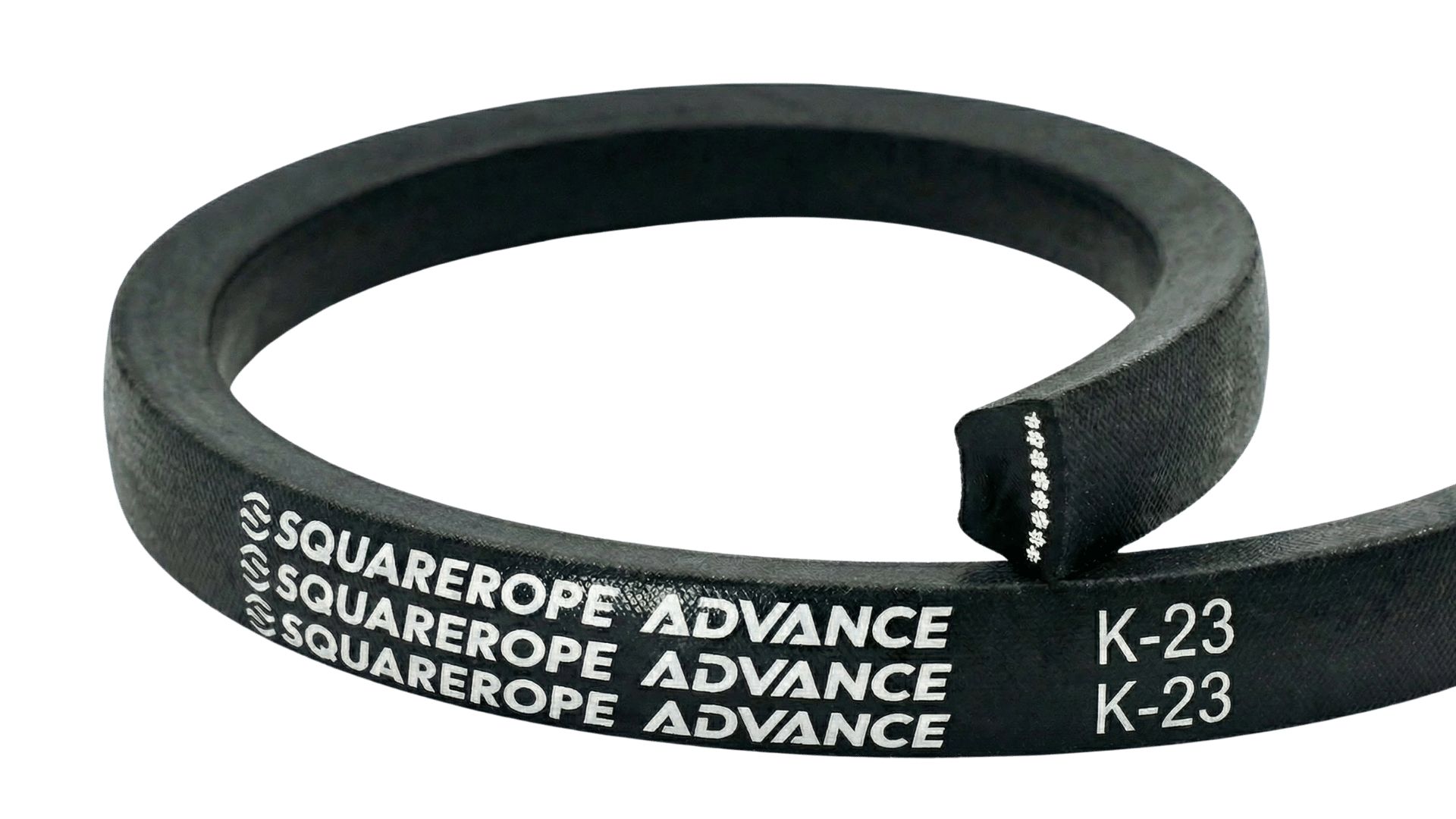

亦写作： K23 · K 23 · 3L310 · 3L 310
皮带标识.
SQUAREROPE® 轻型马力三角带的产品型号标识包括型号和长度： 1) 皮带型号：K、M、3L、4L 分别代表四种不同的截面形状和尺寸 2) 皮带长度：由数字表示外周长；K/M 长度单位为英寸，3L/4L 为十分之一英寸。
皮带规格
SQUAREROPE® 轻型马力三角带按照国际标准 DIN 2215 和 ISO 4184 制造。依此标准，三角带的楔角为40°，带顶宽(bo)与带高(h)之比约为1.6。
截面型号 | 皮带顶宽 bo(mm) | 皮带厚度 h(mm) | 槽宽 bd(mm) | 长度范围 Ld(mm) | 最小带轮直径 ddmin(mm) | 询价 |
|---|---|---|---|---|---|---|
| K | 8 | 5 | 6.7 | 483-1143 | 40 | K |
| M | 10 | 6 | 8.5 | 381-1524 | 45 | M |
| 3L | 10 | 5.5 | 8.5 | 381-1524 | 45 | 3L |
| 4L | 13 | 8 | 11 | 508-2413 | 60 | 4L |
将鼠标悬停于表格以查看对应尺寸。
No catalog available for this product.
常见问题
其结构、材料与制造方法与传统三角带相同，带顶宽与带高之比同样约为1.6，但截面为较小的K、M、3L、4L型。专为短中心距、高速运转的低马力传动而设计，发热与伸长极低。
专为性能而生。
适用于低功率动力传输
用于短中心距的高速传输
低热效应和低拉伸效应
内部结构。
增强层与材料与其使用的详细分解。专为每次转动中的最大耐用性与效率而设计。
亦写作： K23 · K 23 · 3L310 · 3L 310
皮带标识.
SQUAREROPE® 轻型马力三角带的产品型号标识包括型号和长度： 1) 皮带型号：K、M、3L、4L 分别代表四种不同的截面形状和尺寸 2) 皮带长度：由数字表示外周长；K/M 长度单位为英寸，3L/4L 为十分之一英寸。
皮带规格
SQUAREROPE® 轻型马力三角带按照国际标准 DIN 2215 和 ISO 4184 制造。依此标准，三角带的楔角为40°，带顶宽(bo)与带高(h)之比约为1.6。
截面型号 | 皮带顶宽 bo(mm) | 皮带厚度 h(mm) | 槽宽 bd(mm) | 长度范围 Ld(mm) | 最小带轮直径 ddmin(mm) | 询价 |
|---|---|---|---|---|---|---|
| K | 8 | 5 | 6.7 | 483-1143 | 40 | K |
| M | 10 | 6 | 8.5 | 381-1524 | 45 | M |
| 3L | 10 | 5.5 | 8.5 | 381-1524 | 45 | 3L |
| 4L | 13 | 8 | 11 | 508-2413 | 60 | 4L |
将鼠标悬停于表格以查看对应尺寸。
No catalog available for this product.
常见问题
其结构、材料与制造方法与传统三角带相同，带顶宽与带高之比同样约为1.6，但截面为较小的K、M、3L、4L型。专为短中心距、高速运转的低马力传动而设计，发热与伸长极低。
需要协助确认 轻型带 规格吗？
提供运行条件、尺寸与数量，我们的团队将协助确认合适的皮带结构。
