雙面 V 皮帶：幾何、皮帶輪與選型

雙面 V 皮帶亦稱雙 V 皮帶或六角帶，兩面都有 V 形傳動側面，抗張線芯位於接近中心線的位置。它可在核准的蛇形佈線中，從交替的兩面接觸 V 槽皮帶輪。這種結構解決特定佈線問題，不能通用取代單面 V 皮帶、多楔帶或同步帶。

理解雙面 V 形截面的作用

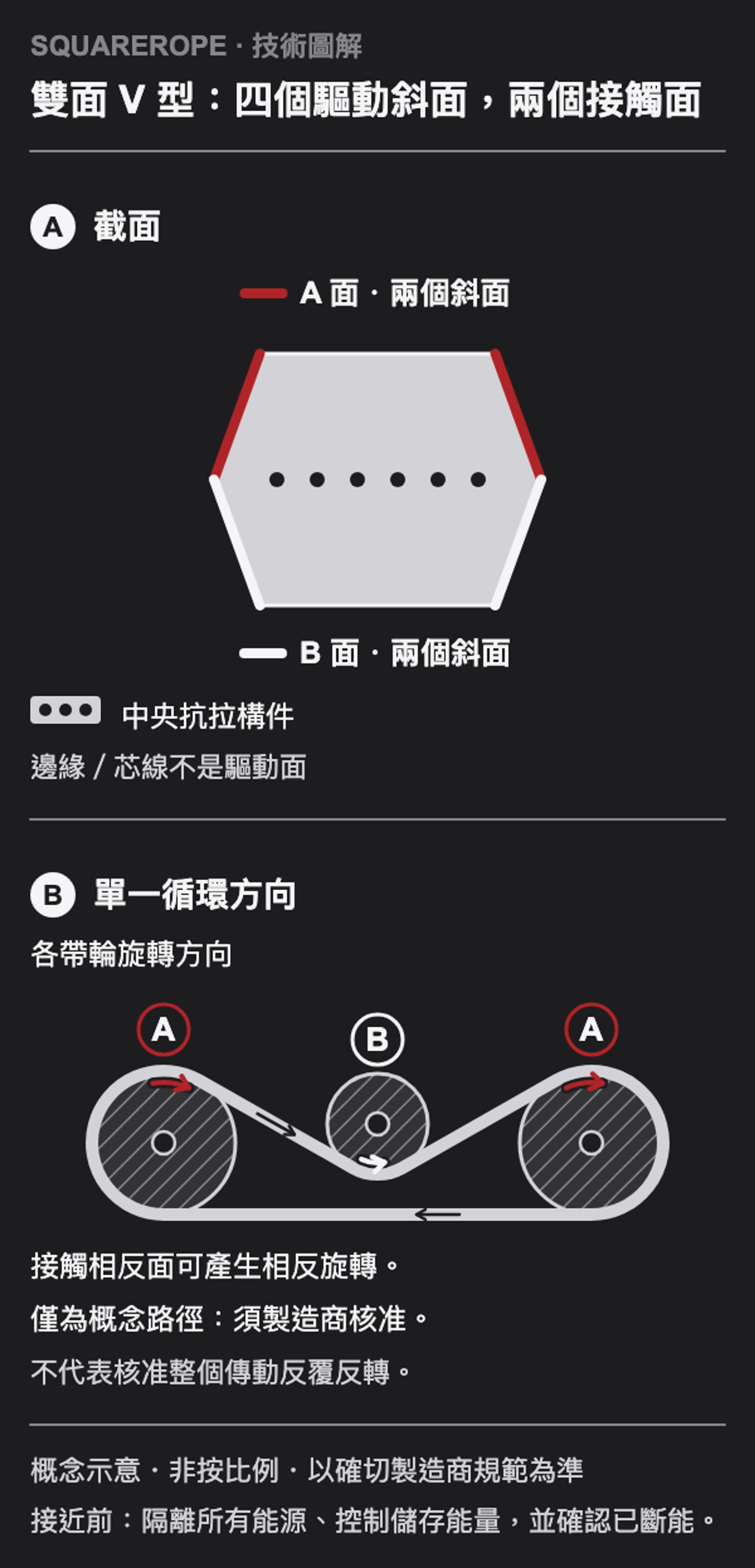

動力由斜側面與相容 V 槽接觸傳遞。依路徑而定，一對側面在某個皮帶輪傳動，另一對側面則在另一個皮帶輪傳動。皮帶持續朝同一方向循環，而接觸相反皮帶面的皮帶輪可朝相反方向旋轉。這不等同於保證整套傳動可反覆正反轉。

六角輪廓包含四個傳動斜面與上下兩個外表面。抗拉線繩與外表面都不是傳動斜面。中央抗拉構件有助於交替方向彎曲；允許的彎曲方式、負載與壽命仍取決於具體皮帶系列、皮帶輪幾何、對中、張力、工況與環境。

區分可用佈線與不安全推定

依製造商型錄解讀截型與長度

AA、BB、CC、DD 是雙面 V 截型代號，不代表各系列皆有供貨或可以互換。核對所選系列的截面圖、可供長度與訂購型號；僅有相同截型代號，不能證明輪槽相容性或傳動能力。

記錄完整皮帶標識與製造商指定的長度基準。內周長、外周長、基準長度、有效長度與節線長度不能任意互換；型號中的數字也不一定等於實測周長。只採用具體系列文件載明的量測方法與換算，不得由中央線繩推定長度基準。

截型與長度術語請參閱 V 皮帶尺寸與長度系統，再核對所選雙面 V 系列的量測基準。

核對每個皮帶輪與反向彎曲

每個皮帶輪以相容的 V 槽接觸當時的皮帶面。繪出主動輪、從動輪與惰輪，記錄接觸面、直徑及其基準、輪槽截型、包角、中心距、位置、對中、偏擺、張緊行程與防護間隙。

只能使用確切系列核准的輪槽系統與最小輪徑。製造商可能指定一般相容 V 槽皮帶輪，因此「標準 V 槽輪一定無法使用」不是安全通則。反向彎曲、惰輪、扭轉及多個從動輪都必須有明確幾何與額定涵蓋。

依確切皮帶系列及傳動裝置計算額定值

依所選製造商程序，將使用係數套用到實際運轉功率。容量取決於系列與截型、較小皮帶輪直徑與轉速、各負載輪包角、長度、彎曲次數、工況及所有修正。並核對軸與軸承負荷、指定張力及跑合程序。

從所選成品皮帶系列的現行文件核對結構與環境限制。材料名稱本身不能證明溫度限制、耐油或化學相容性、耐候性、導電性、彎曲壽命或效率。須取得實際暴露條件與法規用途所需的產品證據，不得由其他製造商資料推定 SQUAREROPE 性能或認證。

額定輸入與計算檢核請參閱 V 皮帶選型與計算，並採用所選雙面 V 系列的額定方法與修正。

從實際幾何建立規格

依下列順序指定：

1. 拆除前記錄原製造商、系列、完整標示、截型、長度基準與數量。
2. 繪出完整路徑，標示每個主動輪、從動輪與惰輪接觸哪一面及各皮帶輪旋轉方向。
3. 記錄實際功率或扭矩、軸轉速、起動與反轉工況、每日時數、衝擊、脈動、振動、煞車與失效後果。
4. 量測輪槽與直徑、包角、中心距、對準、偏擺、惰輪位置、張緊行程、軸、軸承與防護。
5. 記錄溫度、粉塵、碎屑、水、油品、化學品、戶外曝露、靜電或危險場所要求。
6. 選定單一製造商的確切雙面 V 系列，核對路徑、截型、標準長度、輪槽相容性、最小輪徑及速度。
7. 套用其使用係數、額定表與修正；核對容量、皮帶條數、軸負荷、校準張力及跑合說明。
8. 反覆反轉、扭轉、直角轉向、特殊惰輪、關鍵工況或型錄外資料，須取得製造商或 OEM 核准。

證據完整後才核准訂單

採購與維護紀錄應包含：

• 製造商、確切雙面 V 系列、完整型號、截型、長度基準、結構、材料與數量。
• 包含接觸面、方向、皮帶輪或惰輪角色、輪槽、直徑、包角與位置的路徑圖。
• 原動機與從動設備、功率或扭矩、軸轉速、起動、反轉、使用係數、時數、衝擊與振動。
• 皮帶輪與惰輪狀況、對準、偏擺、中心距、張緊行程、軸與軸承狀況及防護間隙。
• 現行額定表版本、所有修正、計算容量、皮帶條數及已核對軸負荷。
• 需要時提供確切系列的環境、化學、靜電、阻燃或法規證明。
• 校準張力目標與來源、安裝程序、固定件扭矩、跑合、重新張緊及檢查週期。
• 非標準路徑或安全關鍵工況的技術核准人及製造商或 OEM 確認。

選擇雙面 V 皮帶的理由應是實際路徑需要從交替皮帶面驅動相容 V 槽皮帶輪，而不是設備名稱、長期故障或籠統的「反轉」標籤。路徑、額定值、皮帶輪、材料與張力都必須屬於同一核准系統。
