La Guía Completa del Comprador de Correas en V: Lo Que Todo Ingeniero Debe Saber Antes de Comprar
Ordenar la correa en V equivocada es caro. El costo directo de la correa incorrecta es trivial — los costos reales son el tiempo de inactividad por la entrega de la pieza equivocada, el daño por operar una correa que no sirve, y las pérdidas de producción por una transmisión que funciona de manera ineficiente. Obtener la especificación correcta la primera vez es sencillo si sabe qué verificar.
Esta guía recorre cada parámetro que necesita especificar antes de comprar una correa en V industrial.
1. Identificar el Tipo de Correa / Perfil
La primera pregunta siempre es: ¿qué tipo de correa usa su transmisión?
Correas en V clásicas (secciones A, B, C, D) son el perfil de correa en V original. Son económicas y ampliamente stockeadas, pero su mayor sección transversal significa que son menos eficientes que las correas modernas de perfil estrecho a velocidades más altas.
Correas en V de cuña estrecha (SPZ, SPA, SPB, SPC) ofrecen una capacidad de transmisión de potencia entre un 15% y 30% mayor que las correas clásicas al mismo ancho, debido a un diámetro de paso más pequeño y un ángulo de perfil más alto. La mayoría de los equipos industriales modernos especifican correas de cuña estrecha. SPZ corresponde aproximadamente a la clásica A, SPB a B, SPC a C.
Correas en V dentadas / con muescas tienen ranuras longitudinales cortadas en la espalda de la correa que reducen el esfuerzo de flexión y mejoran la disipación de calor. Funcionan más frías, duran más en poleas pequeñas, y ofrecen ganancias de eficiencia del 2% al 5% sobre las correas envueltas. Especifique dentadas cuando los diámetros de polea se aproximen a las especificaciones mínimas o cuando la acumulación de calor sea una preocupación.
Correas en V armadas unen dos o más nervaduras en V con una banda de unión continua en la espalda. La banda de unión evita el volcamiento de la correa, suprime la vibración, y permite que las transmisiones mult nervadura operen como un conjunto apareado. Especifique armadas para transmisiones de eje vertical, disposiciones serpentina, cargas de impacto, o cualquier transmisión donde las correas individuales puedan volcarse o sacudirse.
Correas Poly-V / Multinervadura tienen nervaduras longitudinales en la espalda de la correa en lugar de perfiles en V en la parte inferior. Ofrecen alta eficiencia, envelopes de transmisión compactos, y la capacidad de usar tensor反面/de rodillo. Comunes en transmisiones serpentina automotrices y equipos industriales compactos.
Consulte primero el manual del OEM. Si está reemplazando una correa en un equipo existente, haga coincidir el tipo de correa exactamente — no solo la sección, sino el tipo.
2. Especificar la Sección Correcta
La sección de la correa (SPZ, SPA, SPB, SPC, A, B, C, D) determina la geometría de la sección transversal de la correa. La sección debe coincidir con el perfil de la ranura de la polea. Usar la sección equivocada significa que la correa no asienta correctamente o se posiciona incorrectamente en la ranura.
Si no tiene el manual del OEM:
- Mida el ancho superior y la profundidad de la ranura de la polea con un calibrador o medidor de ranura
- Haga coincidir con los perfiles estándar de la industria (las normas ARPM / ISO definen la geometría de la ranura)
- Cuando tenga dudas, mida la sección transversal de la correa vieja antes de ordenar
Nunca asuma que dos correas con el mismo ancho superior son intercambiables — SPZ y la sección A miden aproximadamente 10 mm de ancho superior pero tienen diferentes posiciones de línea de paso y ángulos de ranura.
3. Obtener la Longitud Correcta

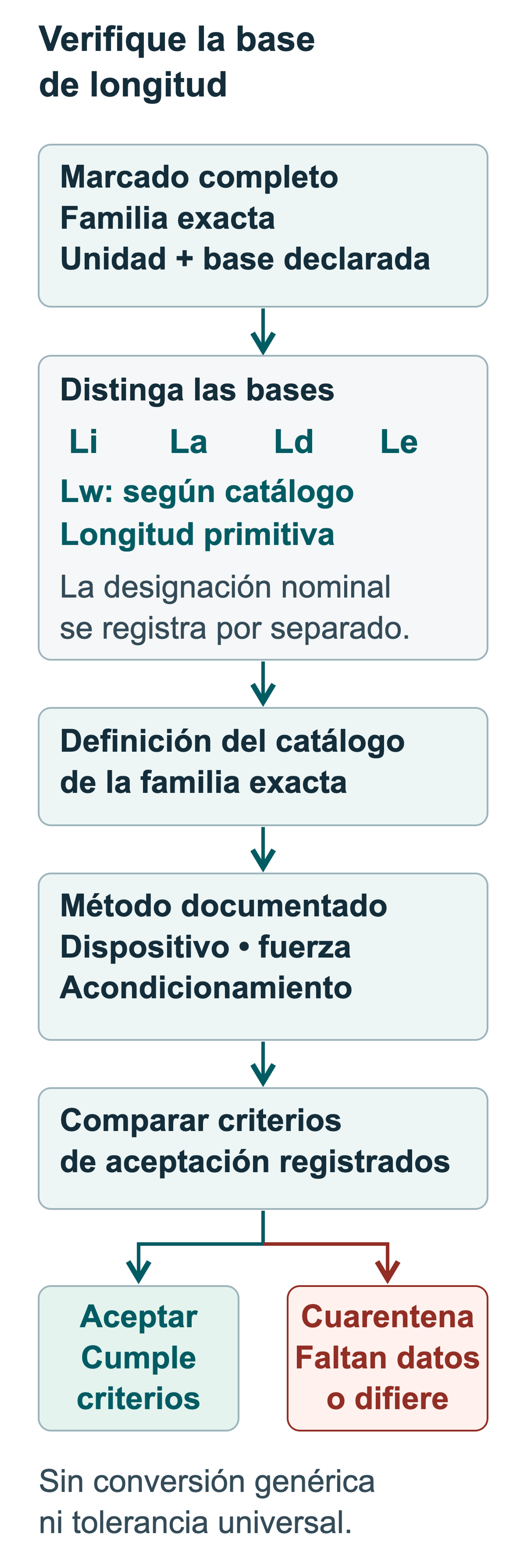

La longitud de la correa se especifica como longitud efectiva (medida en la línea de paso de la correa, típicamente la superficie V más externa) o longitud externa (medida en la superficie externa de la correa). Las convenciones de la industria varían según el fabricante y la norma.
Crítico: Para transmisiones de múltiples correas, todas las correas del conjunto deben tener la misma longitud efectiva. Las longitudes desiguales hacen que una correa soporte una carga desproporcionada y falle primero, desencadenando una falla en cascada en las correas restantes.
Ordene del mismo lote de fabricación cuando sea posible. Las tolerancias de longitud efectiva de la correa varían según el fabricante — mezclar lotes de diferentes fabricantes en la misma transmisión de múltiples correas introduce una discrepancia innecesaria.
Para aplicaciones de correa síncrona / de sincronización: la longitud se define por el conteo de dientes y el paso. Haga coincidir exactamente — el paso del diente y el conteo deben ser idénticos.
4. Especificar el Compuesto
La selección del compuesto depende de su entorno operativo:
EPDM (Etileno Propileno Dieno Monómero) — Elija EPDM cuando:
- La temperatura operativa supere los +80°C o caiga por debajo de -30°C
- La correa esté expuesta al ozono (cerca de motores, soldadura) o luz UV
- La vida útil a la flexión sea una prioridad (EPDM supera consistentemente al neopreno en durabilidad cíclica)
- Transmisión de potencia industrial estándar en ambientes limpios
Neopreno / CR (Policloropreno) — Elija neopreno cuando:
- Haya exposición a aceites minerales o grasa (contaminación periódica)
- Los requisitos de seguridad contra incendios exijan caucho autoextinguible
- La operación esté dentro del rango de -30°C a +80°C
- Las limitaciones presupuestarias favorezcan correas de propósito general de menor costo
Compuestos Especiales — Consulte al fabricante para:
- Ambientes de alta temperatura severa (que excedan +120°C)
- Exposición química agresiva (solventes, ácidos, fluidos hidráulicos)
- Requisitos de grado alimenticio o cumplimiento FDA
- Ambientes sensibles a la estática que requieran correas antiestáticas/conductivas
5. Considerar el Tipo de Construcción
Correas envueltas tienen una cubierta de tela sobre el cuerpo de caucho. Esto proporciona buena resistencia a la abrasión y protege el compuesto de la exposición ambiental. Opción estándar para la mayoría de las aplicaciones industriales.
Correas de borde plano / dentadas tienen un borde cortado sin envoltura de tela. El borde plano asienta más precisamente en la ranura de la polea y funciona más frío debido a las muescas. La mayoría de los equipos industriales modernos especifican correas dentadas de borde plano por eficiencia y longevidad.
Construcción armada — como se describió anteriormente — para transmisiones mult nervadura, ejes verticales y aplicaciones con carga de impacto.
6. Verificar las Certificaciones Requeridas para Su Aplicación
Diferentes industrias y aplicaciones tienen diferentes requisitos de certificación:
ISO 1813 (anteriormente BS ISO 1813) — Correas conductivas estáticas / antiestáticas. Requeridas en ambientes donde la descarga estática podría ignite vapores o polvos inflamables. Verifique si su industria o los códigos de seguridad de su instalación lo requieren.
ARPM IP-3-2 — Certificación de resistencia a aceite y químicos. Relevante para correas que operan en ambientes con exposición a aceite mineral o hidrocarburos.
Marcado CE — Requerido para equipos vendidos u operados dentro del Área Económica Europea. Si su equipo lleva certificación CE, las correas de reemplazo también deben estar marcadas con CE.
ISO 9001 / IATF 16949 — Certificaciones de calidad de fabricación para el productor de correas. No es una especificación de rendimiento de la correa, sino un indicador del rigor de gestión de calidad del fabricante.
Para compradores industriales de ASEAN: verifique si el sistema de gestión de calidad de su planta, los requisitos del seguro o las especificaciones del OEM requieren normas de certificación específicas. Solicite certificados actuales a su proveedor antes de hacer pedidos grandes.
7. Evaluar Su Proveedor
La selección del proveedor importa tanto como la especificación de la correa. Criterios clave de evaluación:
Capacidad de soporte técnico — ¿Pueden ayudar a resolver problemas de transmisión, especificar la correa correcta o revisar su aplicación? ¿O solo están llenando pedidos de un catálogo?
Profundidad de inventario y tiempo de entrega — ¿Stockean las secciones y longitudes de correa que necesita, o está esperando envíos de contenedores desde el extranjero? Para transmisiones críticas, la disponibilidad de stock local vale el costo adicional.
Consistencia de calidad — ¿Abastecen desde lotes de fabricación consistentes, o recibe correas con variación visible entre pedidos? Solicite una muestra antes de pedidos grandes a nuevos proveedores.
Trazabilidad — ¿Pueden identificar de qué lote de fabricación provino una correa específica? Esto es importante para investigar fallas en campo o quejas de calidad.
Soporte de ingeniería de aplicación — Para aplicaciones no estándar, perfiles personalizados o ambientes desafiantes, ¿tiene el proveedor ingenieros que puedan revisar sus condiciones de transmisión y recomendar la correa correcta?
Certificaciones y documentación — ¿Pueden proporcionar certificados actuales para ISO 1813, CE u otras normas que requiera su procurement? ¿Tienen datos de prueba o fichas técnicas para sus compuestos?
Los proveedores regionales de calidad mantienen certificación ISO 1813, stockean secciones y longitudes de correa industrial estándar de ASEAN regionalmente, y proporcionan soporte de ingeniería de aplicación a través de distribuidores regionales. Solicite fichas técnicas y certificaciones actuales al ordenar.

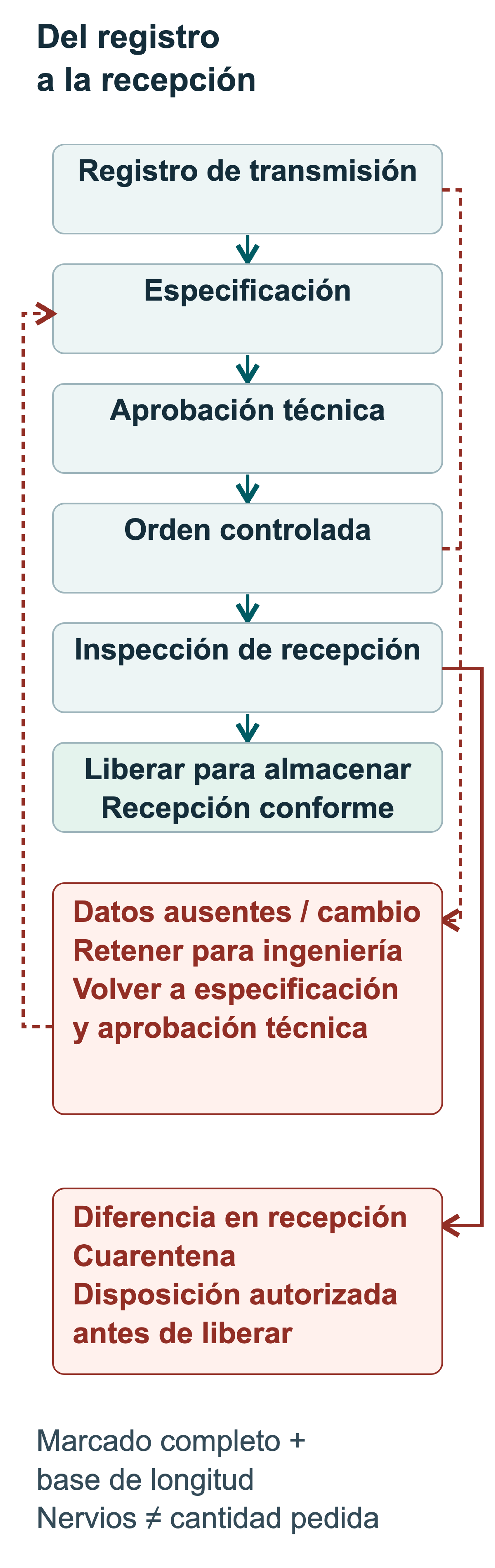

8. Lista de Verificación para la Decisión de Compra
Antes de hacer cualquier pedido de correa en V, confirme lo siguiente:
- [ ] El tipo de correa coincide con la especificación de transmisión existente (Clásica / Cuña Estrecha / Dentada / Armada / Poly-V)
- [ ] La sección está confirmada contra la medición de la ranura de la polea
- [ ] La longitud efectiva está verificada (no longitud externa — confirme la norma que usa el proveedor)
- [ ] Todas las correas en el conjunto multiv correa se ordenan del mismo lote de fabricación
- [ ] El compuesto es correcto para la temperatura operativa y condiciones ambientales
- [ ] El tipo de construcción (envuelta / borde plano / dentada) es apropiado para la aplicación
- [ ] Las certificaciones requeridas están disponibles y actualizadas (ISO 1813, CE, etc.)
- [ ] El proveedor puede proporcionar documentación técnica y trazabilidad
- [ ] El tiempo de entrega es compatible con su ventana de mantenimiento
- [ ] La cantidad ordenada incluye un conjunto de repuesto para transmisiones críticas
9. Almacenamiento y Vida Útil: No Compre Más de lo Que Necesita
Las correas se degradan en el estante. Ordene cantidades apropiadas para su tasa de reemplazo:
- Rote el stock usando primero en entrar, primero en salir
- Almacene en condiciones frescas, oscuras y secas, lejos de fuentes de ozono
- Inspeccione las correas entrantes antes de aceptarlas — rechace cualquier correa con agrietamiento superficial o daño en el empaque
- Apunte a una vida útil máxima en estante de 3 años para correas EPDM; la vida útil del neopreno varía según el paquete de aditivos
10. Errores Comunes de Especificación a Evitar
Confundir longitud efectiva con longitud externa — Este es el error de pedido más común. Siempre confirme la norma de longitud que usa el proveedor antes de ordenar.
Ordenar correas individualmente para transmisiones de múltiples correas — Siempre reemplace el conjunto completo. Una falla de correa significa que todas las correas del conjunto están en vida útil equivalente.
Asumir que la misma sección de diferentes fabricantes son intercambiables — El diámetro de paso y la geometría de la ranura pueden variar ligeramente. Manténgase con el mismo fabricante para conjuntos apareados.
Ignorar la condición de la polea al reemplazar correas — Las poleas gastadas destruirán las correas nuevas tan rápido como las viejas. Inspeccione y mida las ranuras antes de instalar correas de reemplazo.
Ordenar solo por número de parte sin verificar especificaciones — Los números de parte pueden ser específicos del fabricante. Siempre verifique que la sección, longitud, compuesto y tipo de construcción coincidan con lo que necesita.
Obtener Más Ayuda
La selección de correa en V puede parecer sencilla hasta que encuentra aplicaciones no estándar, ambientes hostiles o equipos legacy con tipos de correa obsoletos. Cuando tenga dudas, contacte al equipo técnico del fabricante antes de ordenar.
Los proveedores regionales de calidad con equipos de soporte de ingeniería revisan aplicaciones de correa para compradores industriales de ASEAN. Proporcione su configuración de transmisión, condiciones operativas y detalles de la correa actual, y su equipo técnico confirmará la especificación correcta. Contacte a través de su distribuidor regional.
