双面 V 带：几何、带轮与选型

双面 V 带也称双 V 带或六角带，两面均有 V 形传动侧面，抗拉线绳位于接近中心线的位置。它可以在批准的蛇形布置中从交替的两面接触 V 槽带轮。这种结构解决特定布置问题，不能通用代替单面 V 带、多楔带或同步带。

理解双面 V 形截面的作用

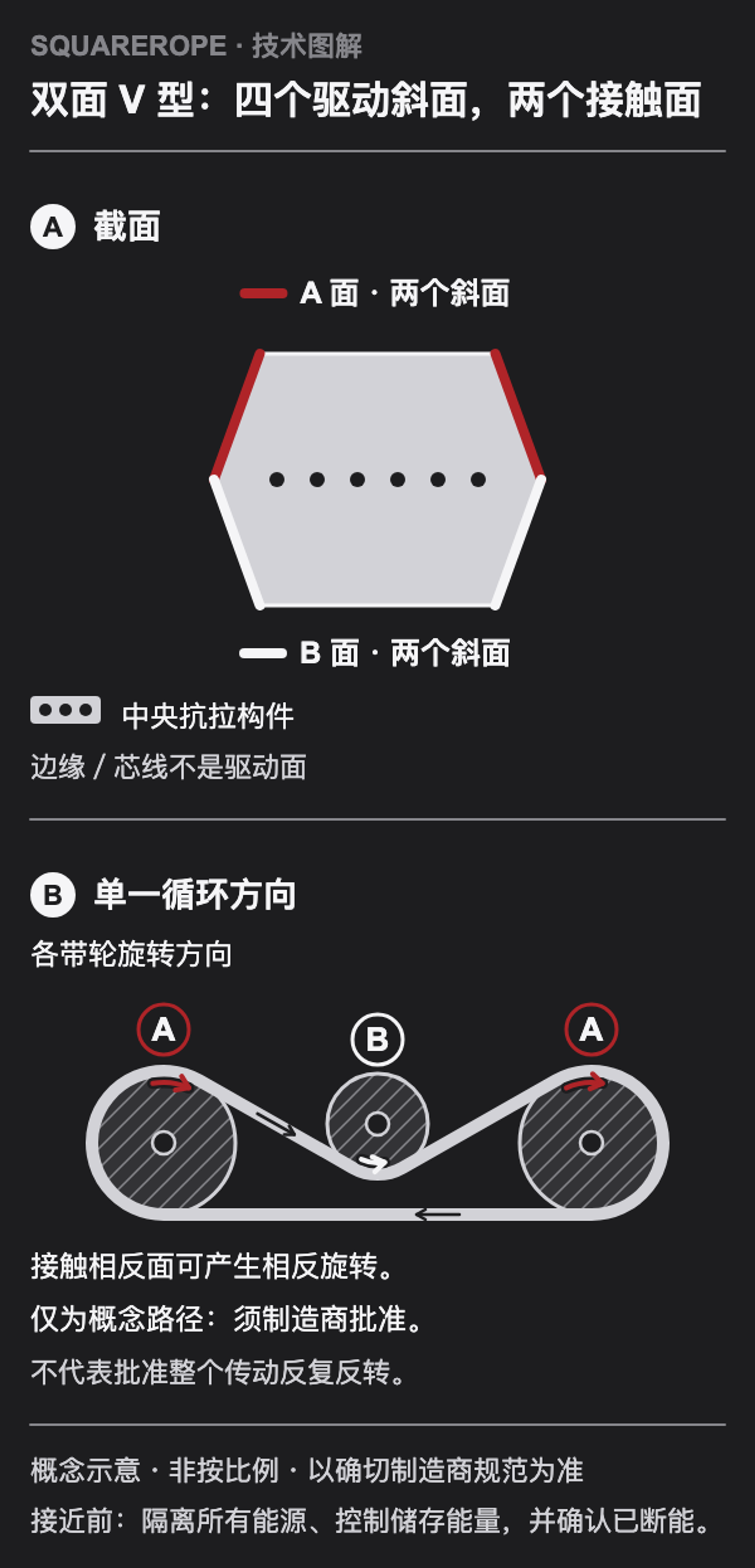

动力通过斜侧面与兼容 V 槽接触传递。根据路径，一对侧面在某个带轮传动，另一对侧面则在另一个带轮传动。传动带持续向同一方向循环，而接触相反带面的带轮可以向相反方向旋转。这不等同于保证整套传动可以反复正反转。

六角轮廓包含四个传动斜面与上下两个外表面。抗拉线绳与外表面都不是传动斜面。中央抗拉构件有助于交替方向弯曲；允许的弯曲方式、负载与寿命仍取决于具体皮带系列、带轮几何、对中、张力、工况与环境。

区分支持的布置和不安全推断

按制造商目录解读截型与长度

AA、BB、CC、DD 是双面 V 截型代号，不代表各系列均有供应或可以互换。核对所选系列的截面图、可供长度与订购型号；仅有相同截型代号，不能证明轮槽兼容性或传动能力。

记录完整皮带标识与制造商指定的长度基准。内周长、外周长、基准长度、有效长度与节线长度不能任意互换；型号中的数字也不一定等于实测周长。只采用具体系列文件载明的测量方法与换算，不得由中央线绳推定长度基准。

截型与长度术语请参阅 V 带尺寸与长度系统，再核对所选双面 V 系列的测量基准。

核对每个带轮与反向弯曲

每个带轮以兼容的 V 槽接触当时的带面。绘出主动轮、从动轮与惰轮／张紧轮，记录接触面、直径及其基准、轮槽截型、包角、中心距、位置、对中、跳动、张紧行程与防护间隙。

只能使用具体系列批准的轮槽系统和最小轮径。制造商可能指定普通兼容 V 槽带轮，因此“标准 V 槽带轮一定不能使用”并非安全通则。反向弯曲、惰轮／张紧轮、扭转和多个从动轮都必须有明确几何与额定覆盖。

按具体传动带系列和传动装置计算额定值

按照所选制造商程序，将工况系数应用于实际运行功率。容量取决于系列与截型、较小带轮直径与转速、各负载轮包角、长度、弯曲次数、工况和所有修正。还应核对轴与轴承载荷、规定张力和磨合程序。

从所选成品皮带系列的现行文件核对结构与环境限制。材料名称本身不能证明温度限制、耐油或化学兼容性、耐候性、导电性、弯曲寿命或效率。须取得实际暴露条件与法规用途所需的产品证据，不得由其他制造商资料推定 SQUAREROPE 性能或认证。

额定输入与计算检查请参阅 V 带选型与计算，并采用所选双面 V 系列的额定方法与修正。

从实测几何建立规格

按以下顺序确定规格：

1. 拆除前记录原制造商、系列、完整标识、截型、长度基准和数量。
2. 绘出完整路径，标明每个主动轮、从动轮和惰轮／张紧轮接触哪一面，以及各带轮旋转方向。
3. 记录实际功率或转矩、轴转速、启动与反转工况、每日运行时间、冲击、脉动、振动、制动和失效后果。
4. 测量轮槽与直径、包角、中心距、对中、跳动、惰轮／张紧轮位置、张紧行程、轴、轴承和防护。
5. 记录温度、粉尘、碎屑、水、油品、化学品、室外暴露、导静电或危险场所要求。
6. 选择一个制造商的具体双面 V 系列，核对路径、截型、标准长度、轮槽兼容性、最小轮径和速度。
7. 采用其工况系数、额定表和修正；核对容量、传动带根数、轴载荷、校准张力和磨合说明。
8. 反复反转、扭转、直角转向、特殊惰轮／张紧轮、关键工况或目录外数据，须取得制造商或 OEM 批准。

证据完整后再批准订单

采购和维护记录应包括：

• 制造商、具体双面 V 系列、完整型号、截型、长度基准、结构、材料和数量。
• 包含接触面、方向、带轮或惰轮／张紧轮作用、轮槽、直径、包角和位置的路径图。
• 原动机与从动设备、功率或转矩、轴转速、启动、反转、工况系数、运行时间、冲击和振动。
• 带轮和惰轮／张紧轮状态、对中、跳动、中心距、张紧行程、轴与轴承状态和防护间隙。
• 现行额定表版本、所有修正、计算容量、传动带根数和已核对轴载荷。
• 需要时提供具体系列的环境、化学、导静电、阻燃或法规证明。
• 校准张力目标与来源、安装程序、紧固件转矩、磨合、重新张紧和检查周期。
• 非标准路径或安全关键工况的技术批准人及制造商或 OEM 确认。

选择双面 V 带的理由应是实际路径需要从交替带面驱动兼容 V 槽带轮，而不是设备名称、长期故障或笼统的“反向”标签。路径、额定值、带轮、材料和张力都必须属于同一套批准系统。
