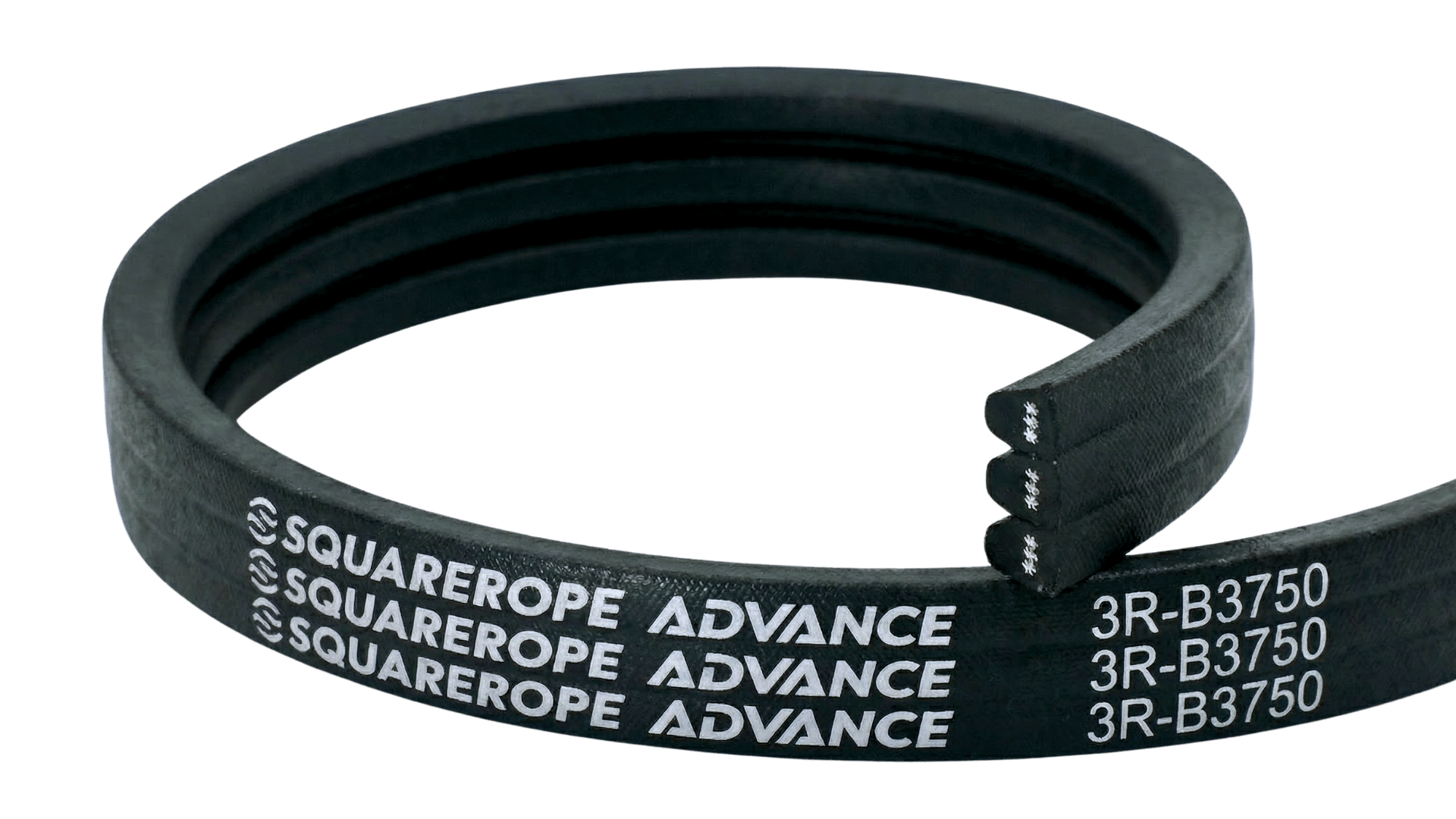

并联式三角带
SQUAREROPE® 联组带旨在解决带轮运行过程中因皮带翻转或脱槽而导致的传动问题。它结合了传统 V 带和高功率 V 带的特性与优点，具有耐油和耐热特性。在运行过程中，它能均匀分布负载，并有效引导皮带紧贴带轮槽。
专为性能而生。
传动过程中具有卓越的带轮附着力
消除常见的皮带拍击、翻转和脱槽问题
无需加深带轮槽
耐油耐热特性

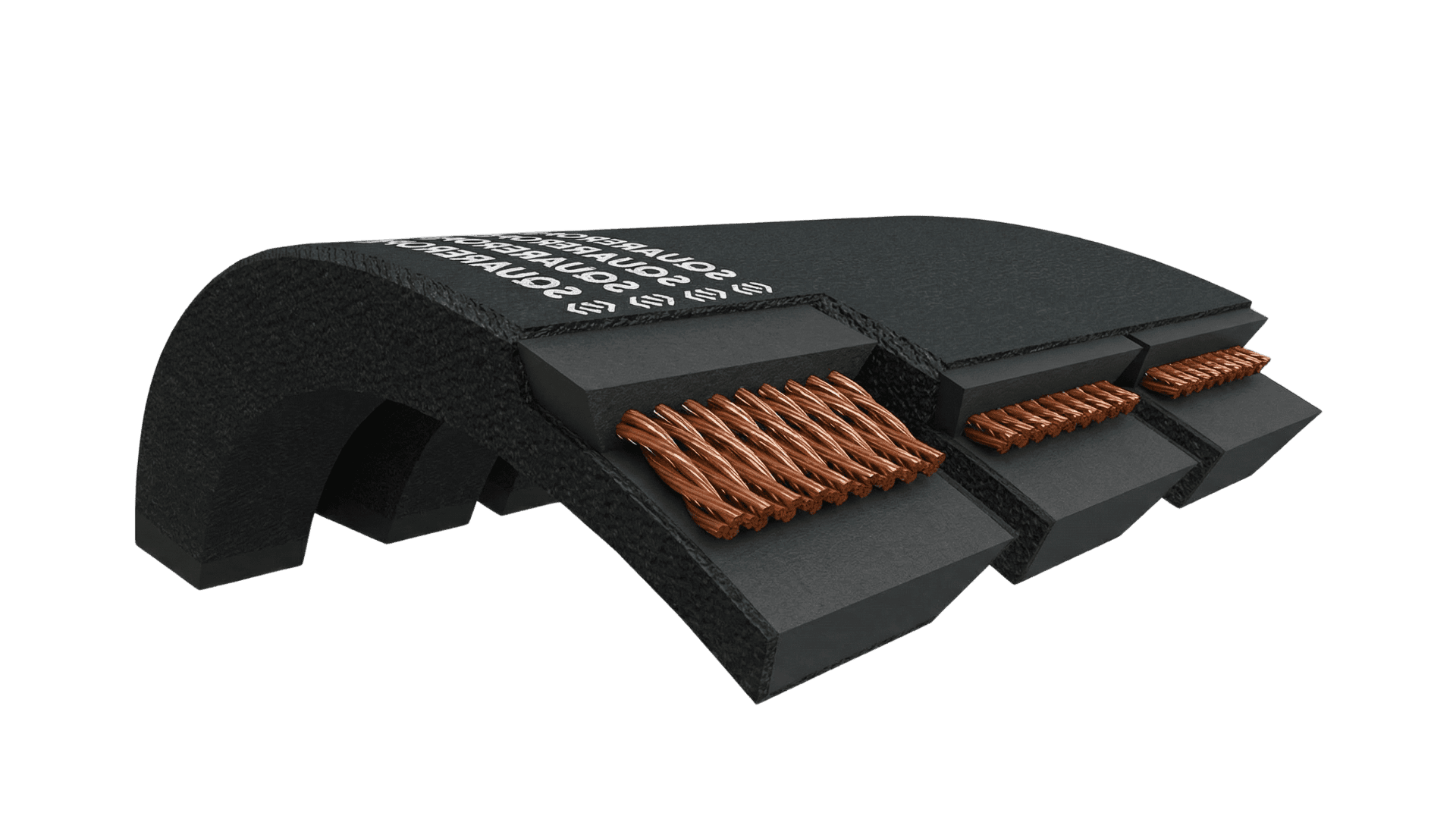

内部结构。
增强层与材料与其使用的详细分解。专为每次转动中的最大耐用性与效率而设计。
亦写作： 3/B90 · 3B90
皮带标识.
SQUAREROPE® 联组带产品代码包括： 1) 联组数：由数字表示。 2) 皮带型号：代表联组类型的单条皮带型号。 3) 皮带长度：代表联组周长的单条皮带长度。 例如，B 型为以英寸为单位的有效周长；3V 型为以十分之一英寸为单位的外周长。
产品规格
SQUAREROPE® 联组带根据 V 带的数量和类型分为两个系列： 1. 根据 ISO 5291 和 RMA IP20 标准制造的联组普通 V 带。 2. 根据 ISO 5290 和 RMA IP22 标准制造的联组窄 V 带（高强力）。
截面 | 带顶宽 w(mm) | 带高 H(mm) | 内缘高度 h(mm) | 节间距 p(mm) | 长度范围 Ld(mm) | 最小带轮直径 ddmin(mm) | 询价 |
|---|---|---|---|---|---|---|---|
| RA | 13 | 10 | 8 | 15.9 | 2032-5080 | 85 | R- A |
| RB | 17 | 13 | 11 | 19 | 2032-7112 | 130 | R- B |
| RC | 22 | 16.2 | 14 | 25.4 | 2032-8382 | 190 | R- C |
| RSPZ | 9.7 | 10.5 | 8 | 12 | 1250-3000 | 71 | R- SPZ |
| RSPA | 12.7 | 12.5 | 10 | 15 | 1250-4500 | 100 | R- SPA |
| RSPB | 16.3 | 15.6 | 13 | 19 | 2000-8000 | 160 | R- SPB |
| RSPC | 22 | 22.6 | 18 | 25.5 | 3000-12500 | 265 | R- SPC |
| R3V | 9 | 9.9 | 8 | 10.3 | 1270-3556 | 71 | R- 3V |
| R5V | 15 | 15.1 | 13 | 17.5 | 1270-9017 | 160 | R- 5V |
| R8V | 25 | 25.5 | 23 | 28.6 | 2540-14224 | 315 | R- 8V |
No catalog available for this product.
常见问题
联组带适用于单条皮带容易抖动、翻转或脱离轮槽的传动。连接层将数条 V 带联成一组永久配组的皮带，使各条皮带平均分担负载，并抑制单条皮带的振动。
专为性能而生。
传动过程中具有卓越的带轮附着力
消除常见的皮带拍击、翻转和脱槽问题
无需加深带轮槽
耐油耐热特性
内部结构。
增强层与材料与其使用的详细分解。专为每次转动中的最大耐用性与效率而设计。
亦写作： 3/B90 · 3B90
皮带标识.
SQUAREROPE® 联组带产品代码包括： 1) 联组数：由数字表示。 2) 皮带型号：代表联组类型的单条皮带型号。 3) 皮带长度：代表联组周长的单条皮带长度。 例如，B 型为以英寸为单位的有效周长；3V 型为以十分之一英寸为单位的外周长。
产品规格
SQUAREROPE® 联组带根据 V 带的数量和类型分为两个系列： 1. 根据 ISO 5291 和 RMA IP20 标准制造的联组普通 V 带。 2. 根据 ISO 5290 和 RMA IP22 标准制造的联组窄 V 带（高强力）。
截面 | 带顶宽 w(mm) | 带高 H(mm) | 内缘高度 h(mm) | 节间距 p(mm) | 长度范围 Ld(mm) | 最小带轮直径 ddmin(mm) | 询价 |
|---|---|---|---|---|---|---|---|
| RA | 13 | 10 | 8 | 15.9 | 2032-5080 | 85 | R- A |
| RB | 17 | 13 | 11 | 19 | 2032-7112 | 130 | R- B |
| RC | 22 | 16.2 | 14 | 25.4 | 2032-8382 | 190 | R- C |
| RSPZ | 9.7 | 10.5 | 8 | 12 | 1250-3000 | 71 | R- SPZ |
| RSPA | 12.7 | 12.5 | 10 | 15 | 1250-4500 | 100 | R- SPA |
| RSPB | 16.3 | 15.6 | 13 | 19 | 2000-8000 | 160 | R- SPB |
| RSPC | 22 | 22.6 | 18 | 25.5 | 3000-12500 | 265 | R- SPC |
| R3V | 9 | 9.9 | 8 | 10.3 | 1270-3556 | 71 | R- 3V |
| R5V | 15 | 15.1 | 13 | 17.5 | 1270-9017 | 160 | R- 5V |
| R8V | 25 | 25.5 | 23 | 28.6 | 2540-14224 | 315 | R- 8V |
No catalog available for this product.
常见问题
联组带适用于单条皮带容易抖动、翻转或脱离轮槽的传动。连接层将数条 V 带联成一组永久配组的皮带，使各条皮带平均分担负载，并抑制单条皮带的振动。
