依安全能源控制程序檢查
只有受過訓練且獲授權的人員才能檢查或保養傳動。遵循設備說明、現場能源控制程序及適用的當地規定。拆除護罩、接觸、量測或調整前，須停機、隔離危險能源、執行規定的上鎖措施、妥善處理儲存能量並確認隔離有效。運轉觀察只能在護罩就位時，從安全位置進行。
聯組 V 型皮帶與 Poly-V 多楔帶是不同的皮帶與帶輪系統。選型的重點，是哪一套完整系統能在現有空間與保養條件下滿足已記錄的工況。一次皮帶故障、外觀較窄或產品名稱，都無法代替這項判斷。

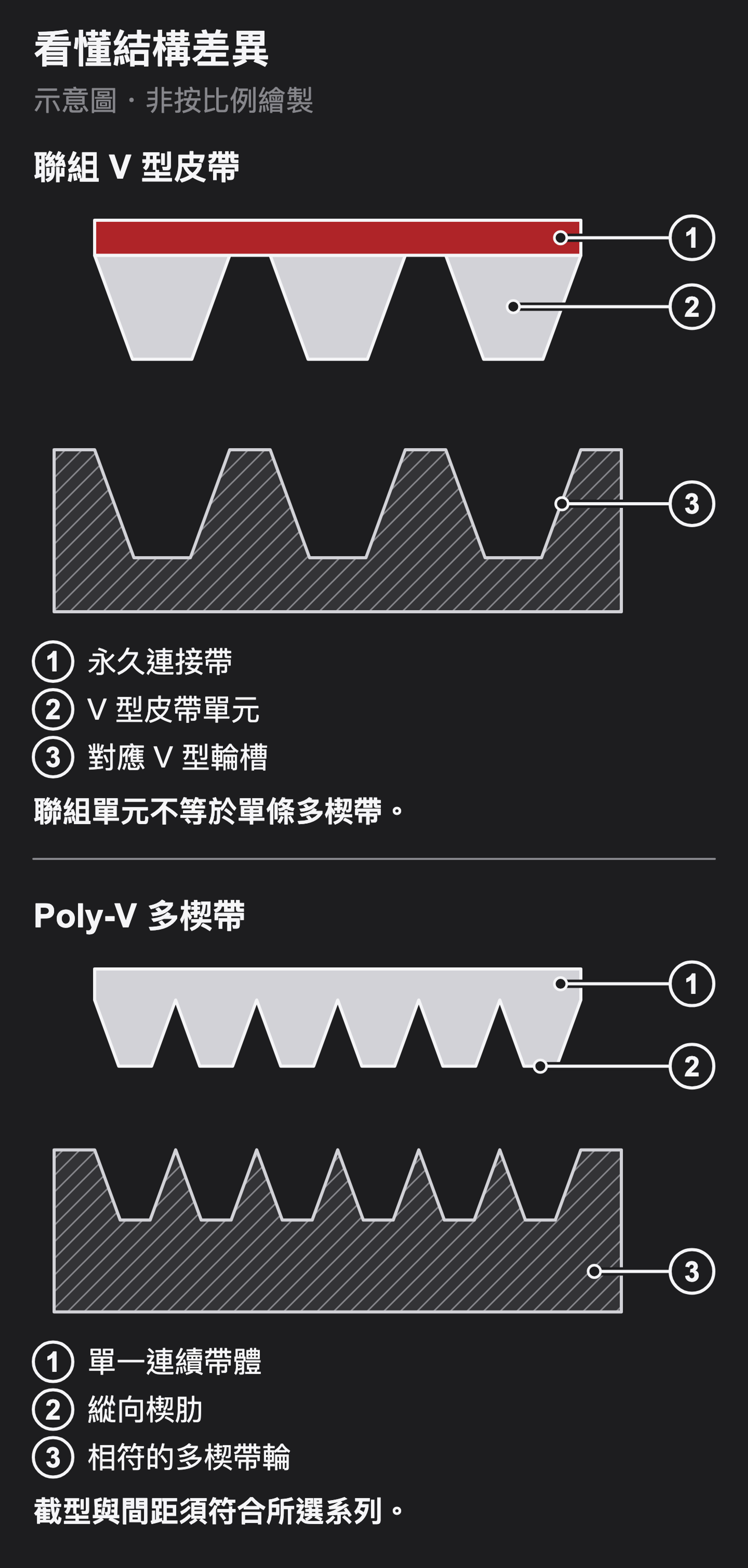

辨識兩種結構
聯組 V 型皮帶以永久連接帶結合數條相容的 V 型皮帶單元，各單元嵌入相容 V 型帶輪的對應輪槽。連接在一起，不代表可以省略截型、槽距、額定能力或安裝要求的核對。
Poly-V 多楔帶是一條具有縱向楔肋的皮帶，搭配相符的多楔帶輪。楔肋截型與肋數屬於該系統的規格。這種結構並非把數條一般 V 型皮帶接合；單看外觀或名義帶寬，也不能判定帶輪是否相容。
結構與材料的差異，可參閱 V 型皮帶結構解析：包布式、切邊式與模壓齒型皮帶.
比較整套系統的需求
選型比較
SQUAREROPE 原創資料核對表。各列用於整理證據，不是兩種結構的優劣排名。
| 決策項目 | 聯組 V 型皮帶系統 | Poly-V 多楔帶系統 |
|---|---|---|
| 截型 | 核對聯組皮帶的確切截型與組合。 | 核對楔肋截型及肋數。 |
| 帶輪幾何 | 核對截型、槽距及相容帶輪。 | 核對肋距、截型及相容帶輪。 |
| 負載特性 | 依所選系列核對扭矩、啟動、衝擊與脈動。 | 依所選系列核對相同的實測工況。 |
| 轉速與空間 | 核對允許轉速、直徑、寬度與安裝淨空。 | 核對允許轉速、直徑、寬度與安裝淨空。 |
| 額定依據 | 採用確切系列的額定值、單元數及必要修正。 | 採用確切系列的額定值、肋數及必要修正。 |
| 繞行與惰輪 | 逐一取得惰輪及配置的適用確認。 | 逐一確認；有楔肋不代表允許背面接觸惰輪。 |
| 張力 | 採用該組合的量測方法、目標及調整要求。 | 採用該系列的量測方法、目標及調整要求。 |
| 對中 | 依所選傳動的對中要求量測。 | 依所選傳動的對中要求量測。 |
| 環境與保養 | 核對材料適用性、護罩及檢查通道。 | 核對材料適用性、護罩及檢查通道。 |
| 供應與改裝成本 | 包含皮帶、帶輪、驗證、停機及保養。 | 包含皮帶、帶輪、驗證、停機及保養。 |
- 聯組 V 型皮帶系統
- 核對聯組皮帶的確切截型與組合。
- Poly-V 多楔帶系統
- 核對楔肋截型及肋數。
- 聯組 V 型皮帶系統
- 核對截型、槽距及相容帶輪。
- Poly-V 多楔帶系統
- 核對肋距、截型及相容帶輪。
- 聯組 V 型皮帶系統
- 依所選系列核對扭矩、啟動、衝擊與脈動。
- Poly-V 多楔帶系統
- 依所選系列核對相同的實測工況。
- 聯組 V 型皮帶系統
- 核對允許轉速、直徑、寬度與安裝淨空。
- Poly-V 多楔帶系統
- 核對允許轉速、直徑、寬度與安裝淨空。
- 聯組 V 型皮帶系統
- 採用確切系列的額定值、單元數及必要修正。
- Poly-V 多楔帶系統
- 採用確切系列的額定值、肋數及必要修正。
- 聯組 V 型皮帶系統
- 逐一取得惰輪及配置的適用確認。
- Poly-V 多楔帶系統
- 逐一確認；有楔肋不代表允許背面接觸惰輪。
- 聯組 V 型皮帶系統
- 採用該組合的量測方法、目標及調整要求。
- Poly-V 多楔帶系統
- 採用該系列的量測方法、目標及調整要求。
- 聯組 V 型皮帶系統
- 依所選傳動的對中要求量測。
- Poly-V 多楔帶系統
- 依所選傳動的對中要求量測。
- 聯組 V 型皮帶系統
- 核對材料適用性、護罩及檢查通道。
- Poly-V 多楔帶系統
- 核對材料適用性、護罩及檢查通道。
- 聯組 V 型皮帶系統
- 包含皮帶、帶輪、驗證、停機及保養。
- Poly-V 多楔帶系統
- 包含皮帶、帶輪、驗證、停機及保養。

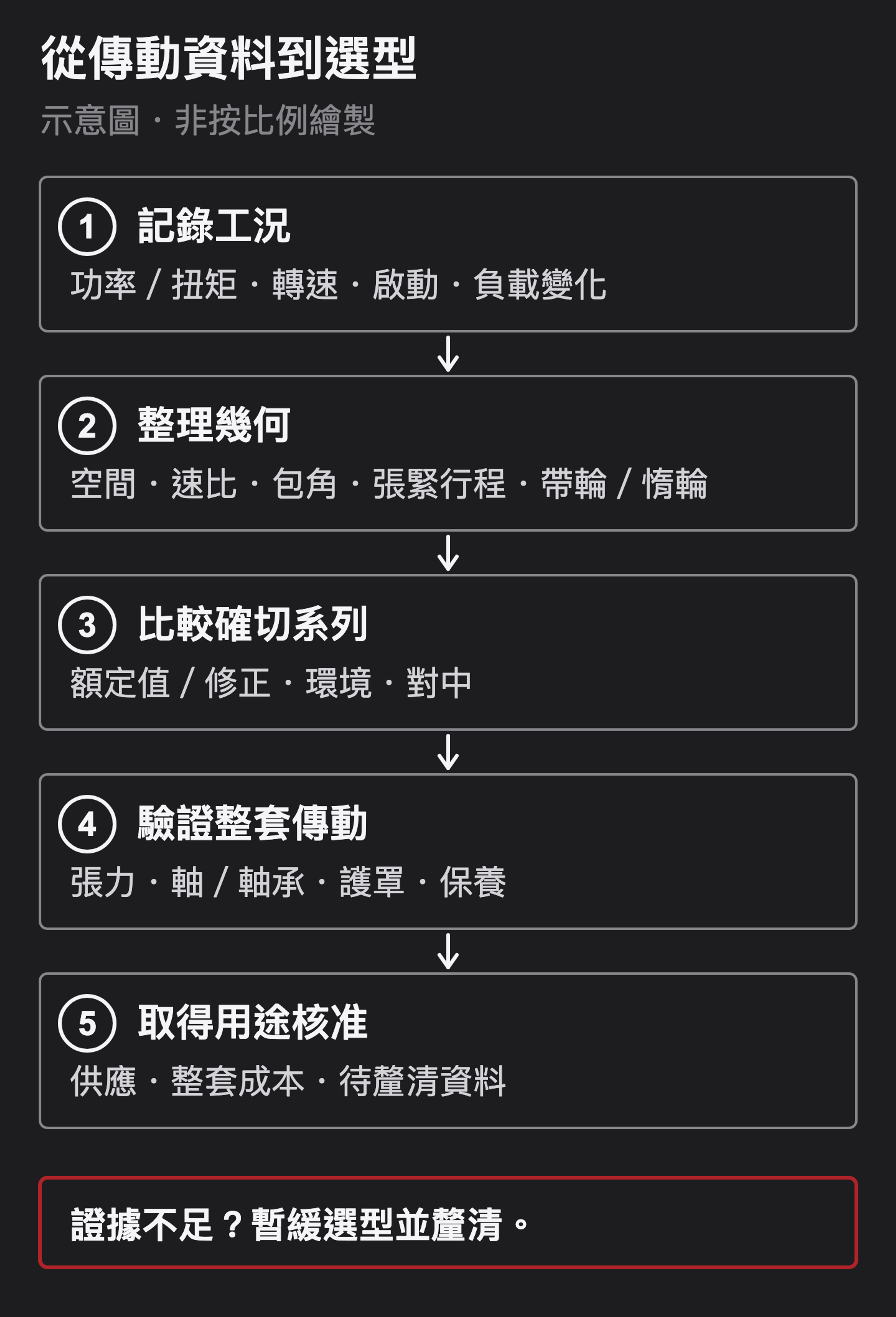

建立選型紀錄
詢價前先留下書面紀錄。未知的數值須釐清，不能自行假設。
工況整理與計算架構，可參閱 V 皮帶選型指南：從傳動資料到型錄額定值.
- 記錄主動與從動設備、實際功率或扭矩、軸轉速、啟停、反轉、煞車、運轉時數、衝擊、脈動與振動。
- 記錄可用空間、速比、中心距、包角、張緊調整行程、安裝淨空，以及所有帶輪與惰輪。
- 確認確切截型或楔肋截型、單元數或肋數、長度基準及相容帶輪幾何。
- 記錄對中能力、軸與軸承承載能力、護罩及安全檢查通道。
- 記錄溫度、污染、水分、化學品及特殊用途核准要求，確認確切產品的適用性。
- 以製造商現行額定資料、服務係數及必要修正比較候選系列。不得跨系列套用額定值或張力目標。
- 確認張力量測方法與目標、安裝程序、磨合或再張緊要求、保養能力、供應情況及整套成本。
- 向設備或皮帶供應商釐清缺漏資料，並在訂購或變更傳動前取得用途核准。

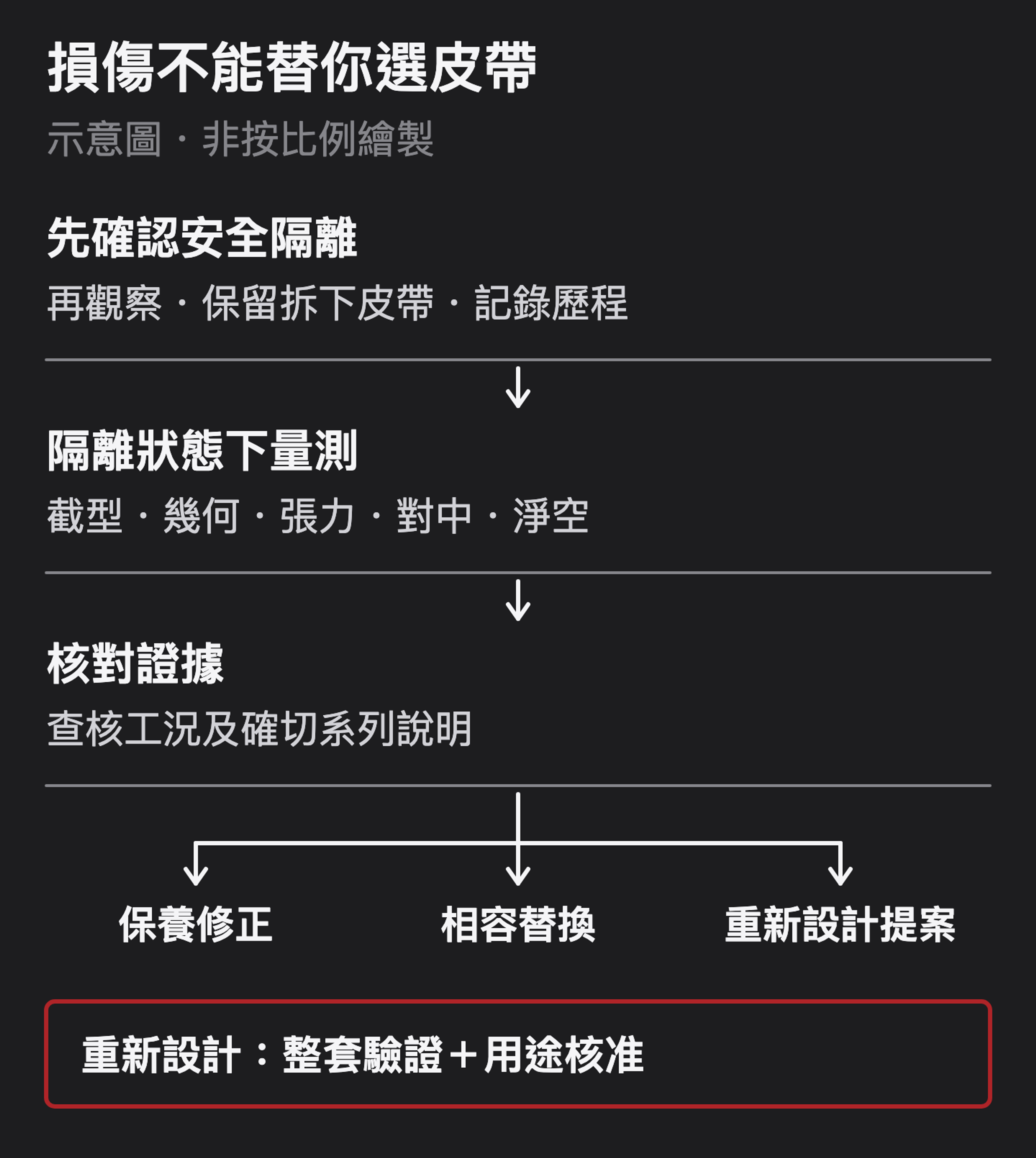

把損傷當作證據
需要接觸設備的損傷調查，須先確認安全隔離有效，再記錄現象：連接帶的受損位置、哪些單元或楔肋有磨耗，以及邊緣或背面是否受損。保留拆下的皮帶，記錄安裝方向與使用歷程。照片只能保存外觀，不能證明原因。
完成安全隔離後，依設備及確切產品系列的說明核對識別資料、帶輪狀況與幾何、對中、張力與調整、護罩或惰輪淨空、污染及工況。先量測零件，再判斷哪些需要更換。
依調查結果區分保養修正、相容替換與重新設計。不能憑單一損傷推算剩餘壽命、選擇膠料或改用另一種結構。
逐項驗證改裝
聯組 V 型皮帶與多楔帶之間的改裝，必須經過整套傳動驗證及用途核准。買到新皮帶，不等於取得核准的改裝套件。不得因帶寬或長度相近，就把不同結構裝到原帶輪上。
逐項驗證工況與修正後額定能力；截型與輪槽或楔肋幾何；轉速、速比、直徑與包角；帶輪、每個惰輪及繞行；對中；張緊行程與安裝；軸與軸承；護罩；環境與材料；張力與保養；供應及完整改裝成本。任何要求未釐清，改裝就應暫緩。
明確訂定替換規格
替換規格應能明確識別整套系統：
- 確切且已核准的產品系列、截型或楔肋截型、單元數或肋數。
- 長度數值與長度基準，不以猜測的對照型號替代。
- 相容帶輪規格與檢查結果；各惰輪已確認的幾何及位置。
- 額定工況、修正係數、運轉速度、環境與用途核准。
- 安裝淨空、張緊行程、對中及軸與軸承要求。
- 確切的張力程序與目標、檢查及保養說明。
- 供應商確認、供應情況、相關改裝成本，以及用途核准負責人。
依適用範圍閱讀標準
ISO 9982:2021 是 ISO 制定的工業用 PH、PJ、PK、PL、PM 多楔帶輪與皮帶截型尺寸標準；公開摘要排除彈性帶。目錄目前列為已發布、正進行系統性審查。本指南僅採用摘要的適用範圍，未使用尚未取得的尺寸表，也不以此宣稱傳動已獲核准。
OSHA 29 CFR 1910.147 是美國針對適用維修與保養作業的危險能源控制規定，並有範圍排除條款；它不是全球通用的合規規則。應採用所在地及作業適用的規定與設備專用能源控制程序。
ISO 9982:2021 · OSHA 29 CFR 1910.147
先驗證完整系統，再選擇結構。任何一種結構名稱，都不構成效率、功率、噪音、振動、壽命或升級效果的普遍優勢。
關鍵要點
應選聯組式 V 皮帶還是多楔帶？
先驗證完整系統，再選擇結構。任何一種結構名稱，都不構成效率、功率、噪音、振動、壽命或升級效果的普遍優勢。
將工況紀錄、皮帶識別資料、帶輪與惰輪細節、環境及保養需求提供給 SQUAREROPE，討論規格。
