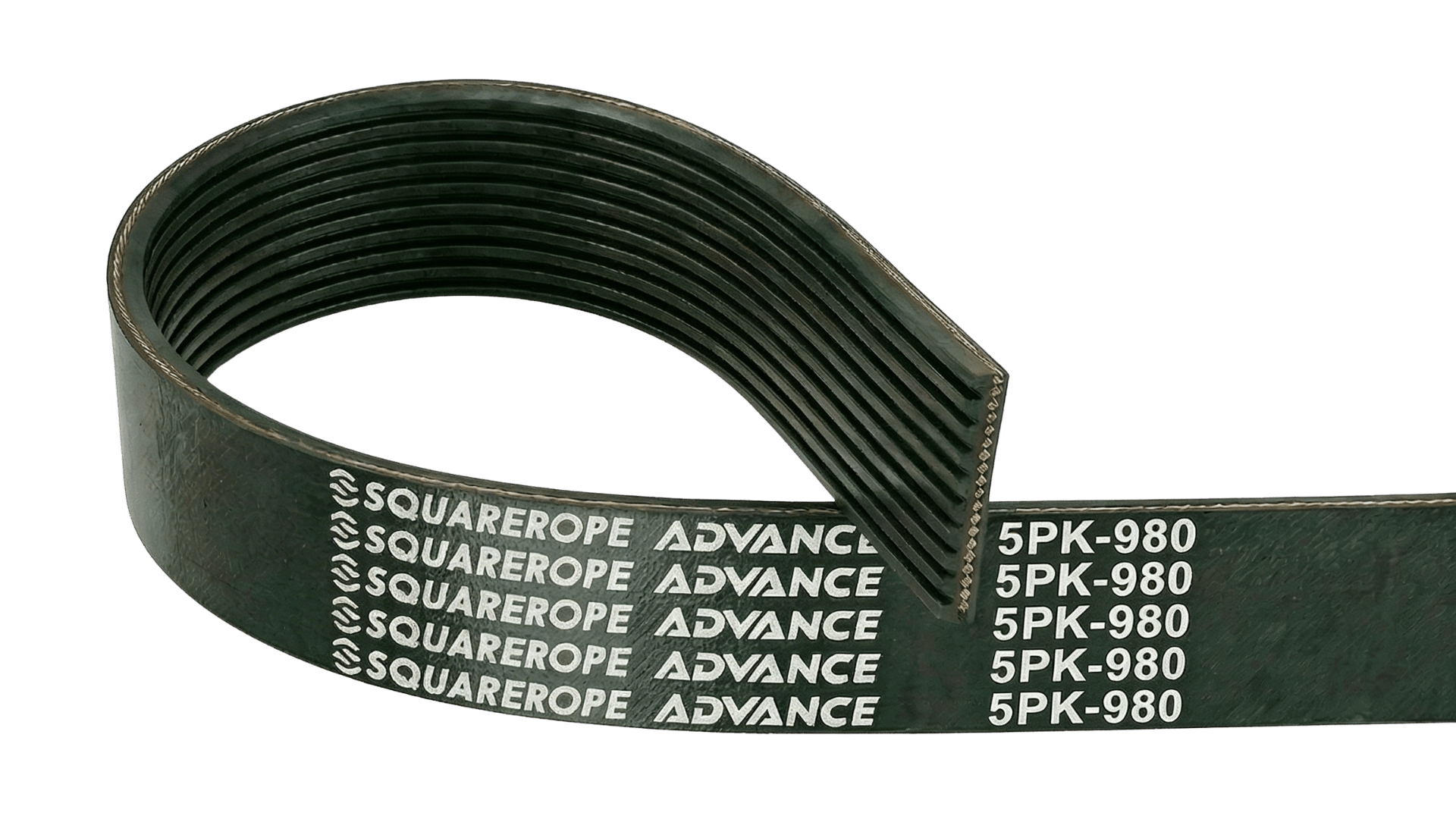

多槽式傳動帶
SQUAREROPE® 多槽式傳動皮帶，結合了平面帶的柔軟與併聯帶側向穩定的優點，特殊的帶體結構。提供運轉平穩、傳動比大、極限速度高等優點，高效又節能。應用於高速傳動之設備，例如:工具機、砂輪機、地板打蠟機等，或是輕負載慢速之設備，如健身器材。
專為性能而生。
傳動平穩無振動
可應用於小型的皮帶輪
高速傳動能力佳
節省傳輸空間,有助於更小型精巧的設計
傳輸效率優於傳統三角帶

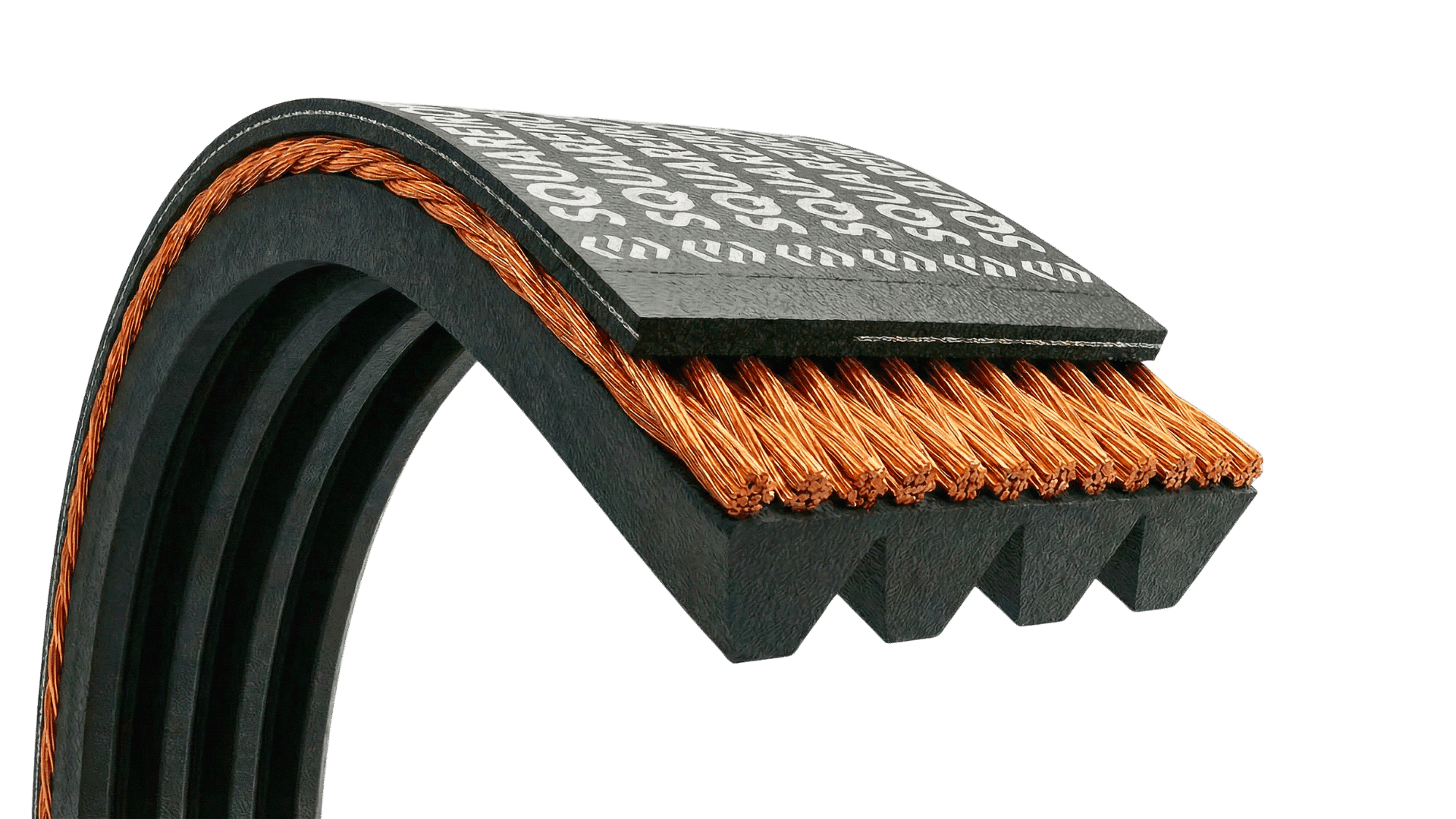

內部結構。
強化層與材料使用的詳細分解。專為每次轉動中的最大耐用性與效率而設計。
亦寫作： 6PK1600 · 6 PK 1600 · 北美型號：630K6
皮帶標示.
SQUAREROPE® 多槽式傳動帶之產品料號標示包含山數、型別與長度： 1) 山數：以數字表示。 2) 皮帶型別：以PJ、PK分別代表二種多槽皮帶。 3) 皮帶長度：以數字表示皮帶之有效周長，單位為mm。
皮帶規格
SQUAREROPE® 多槽式傳動帶依據國際標準ISO 9982及日本自動車規格JASO E109規範製造。
截面 | 肋距 bo(mm) | 皮帶厚度 h(mm) | 長度範圍 Ld(mm) | 最小皮帶輪直徑 ddmin(mm) | 詢價 |
|---|---|---|---|---|---|
| PJ | 2.34 | 4 | 508-2540 | 20 | PJ |
| PK | 3.56 | 5 | 508-2540 | 45 | PK |
將滑鼠懸停於表格以查看對應尺寸。
此產品目前無型錄可供下載。
常見問題
差別在於肋距：PJ 為 2.34 mm，PK 為 3.56 mm。PJ 皮帶也較薄（帶高 4 mm，PK 為 5 mm），因此可用於較小的帶輪：PJ 最小帶輪直徑為 20 mm，PK 為 45 mm。兩種型別無法互換，皮帶必須與帶輪的輪槽型別相符。
專為性能而生。
傳動平穩無振動
可應用於小型的皮帶輪
高速傳動能力佳
節省傳輸空間,有助於更小型精巧的設計
傳輸效率優於傳統三角帶
內部結構。
強化層與材料使用的詳細分解。專為每次轉動中的最大耐用性與效率而設計。
亦寫作： 6PK1600 · 6 PK 1600 · 北美型號：630K6
皮帶標示.
SQUAREROPE® 多槽式傳動帶之產品料號標示包含山數、型別與長度： 1) 山數：以數字表示。 2) 皮帶型別：以PJ、PK分別代表二種多槽皮帶。 3) 皮帶長度：以數字表示皮帶之有效周長，單位為mm。
皮帶規格
SQUAREROPE® 多槽式傳動帶依據國際標準ISO 9982及日本自動車規格JASO E109規範製造。
截面 | 肋距 bo(mm) | 皮帶厚度 h(mm) | 長度範圍 Ld(mm) | 最小皮帶輪直徑 ddmin(mm) | 詢價 |
|---|---|---|---|---|---|
| PJ | 2.34 | 4 | 508-2540 | 20 | PJ |
| PK | 3.56 | 5 | 508-2540 | 45 | PK |
將滑鼠懸停於表格以查看對應尺寸。
此產品目前無型錄可供下載。
常見問題
差別在於肋距：PJ 為 2.34 mm，PK 為 3.56 mm。PJ 皮帶也較薄（帶高 4 mm，PK 為 5 mm），因此可用於較小的帶輪：PJ 最小帶輪直徑為 20 mm，PK 為 45 mm。兩種型別無法互換，皮帶必須與帶輪的輪槽型別相符。
需要協助確認 多槽式傳動帶 規格嗎？
提供運轉條件、尺寸與數量，我們的團隊將協助確認合適的皮帶結構。
