既設伝動装置の情報を安全に収集する
発注仕様は、承認済み交換品を維持するか、再設計内容を完全に定義して審査する必要があります。見慣れた記号、同じ上幅、機械名、低価格、仕入先の口頭説明だけでは、適合、伝動容量、環境適合性、法令上の状態を確認できません。実際の伝動装置と特定製品系列を結び、発注・受入時の必要証拠を示す追跡可能な仕様を作成します。
既設伝動装置と承認済み設計から始める
承認済み同等交換では、判読できる完全表示、メーカー、製品系列、断面形、構造、長さ記号と長さ方式、数量または組合せ規則、装置またはOEM参照を記録します。一項目でも不足する、または供給元が異なる場合は、幅や似た記号から互換と判断せず、設計審査として扱います。
再設計では、駆動機・被駆動機、実動力／トルク、軸回転速度、始動方式・トルク、運転時間、衝撃・脈動、プーリのデータム径／ピッチ径、速度比、軸間距離、巻付角、アイドラ、張りしろ、ガード内空間、環境、必要認証を記録します。メーカーの最新選定図、使用係数、定格・補正表、最小プーリ径・速度限界、軸荷重、張力手順から製品系列と本数を決めます。
一つの調達仕様にまとめる
調達仕様と根拠資料のマトリクス
各行は独立した承認条件です。製品系列名だけでは他の行を証明できません。
| 要求事項 | 見積依頼時の根拠 | 承認条件 |
|---|---|---|
| 既設品識別／承認設計 | 完全表示の写真・転記、OEM部品参照、伝動図、改訂番号 | 承認済み交換品と一致、または変更の設計承認済み |
| 断面形と構造 | メーカー、系列、断面、ラップド／ローエッジ側面、平滑／モールドノッチ内周、単体／連結 | ベルト、溝、ガード、最小径、定格が適合 |

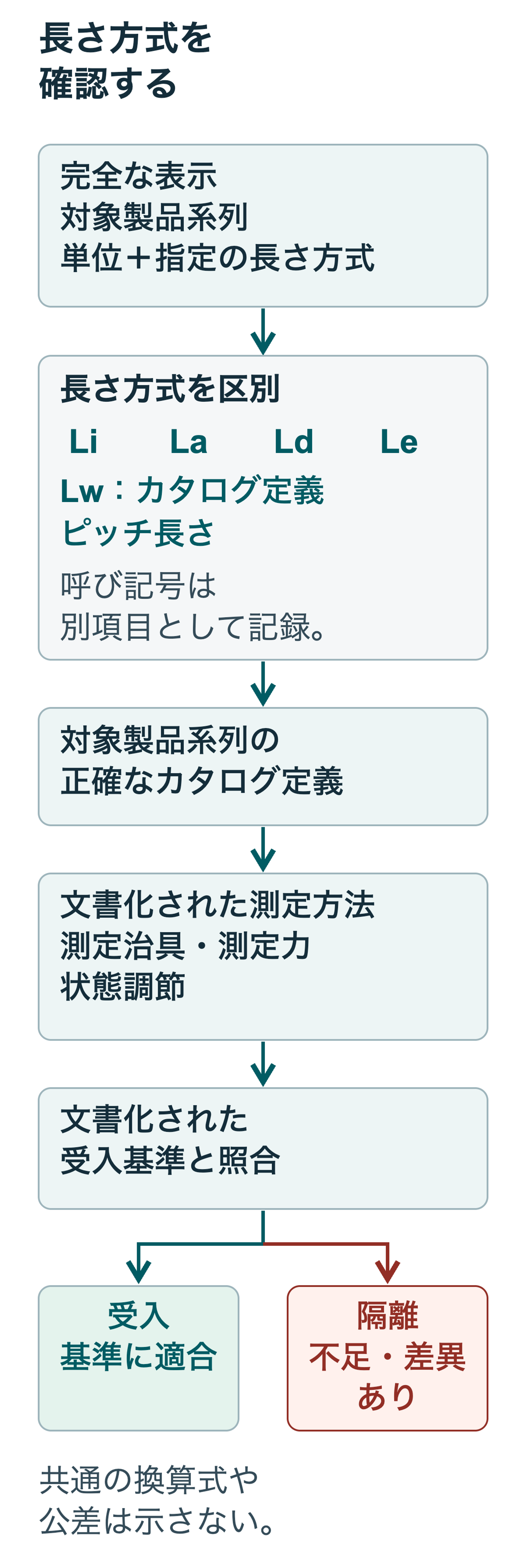

| 長さ方式 | 完全記号、呼び値、単位、Li、Lw／Ld、Le、Laまたはメーカー固有の基準 | 該当カタログ行と公差を特定し、共通換算を使わない |
| 負荷と幾何条件 | 動力／トルク、速度、始動、時間、衝撃、プーリ、比、軸間距離、巻付角、アイドラ、張りしろ | メーカー計算が系列、本数、長さ、軸荷重、張力を支持 |
| 材料と環境 | 本体、心線、カバー材、温度、水、油、薬品、オゾン、耐候、難燃要件 | 製品系列資料と適合声明が実環境を対象とする |
| 複数本セット | 数量、メーカー組合せ規則、セット／マッチコード | 完全適合セット。新旧や異なるメーカーを混用しない |
| 規格・規制用途 | 適用条項、製品系列の証明書／宣言、版、発行者、有効性 | 文書範囲が系列、市場、用途と一致 |
| 納入・追跡性 | 承認供給元、部品版、包装、識別、変更通知、証明とロットの関連、納入計画 | 出荷前に識別を維持し変更を報告できる |
- 見積依頼時の根拠
- 完全表示の写真・転記、OEM部品参照、伝動図、改訂番号
- 承認条件
- 承認済み交換品と一致、または変更の設計承認済み
- 見積依頼時の根拠
- メーカー、系列、断面、ラップド／ローエッジ側面、平滑／モールドノッチ内周、単体／連結
- 承認条件
- ベルト、溝、ガード、最小径、定格が適合
- 見積依頼時の根拠
- 完全記号、呼び値、単位、Li、Lw／Ld、Le、Laまたはメーカー固有の基準
- 承認条件
- 該当カタログ行と公差を特定し、共通換算を使わない
- 見積依頼時の根拠
- 動力／トルク、速度、始動、時間、衝撃、プーリ、比、軸間距離、巻付角、アイドラ、張りしろ
- 承認条件
- メーカー計算が系列、本数、長さ、軸荷重、張力を支持
- 見積依頼時の根拠
- 本体、心線、カバー材、温度、水、油、薬品、オゾン、耐候、難燃要件
- 承認条件
- 製品系列資料と適合声明が実環境を対象とする
- 見積依頼時の根拠
- 数量、メーカー組合せ規則、セット／マッチコード
- 承認条件
- 完全適合セット。新旧や異なるメーカーを混用しない
- 見積依頼時の根拠
- 適用条項、製品系列の証明書／宣言、版、発行者、有効性
- 承認条件
- 文書範囲が系列、市場、用途と一致
- 見積依頼時の根拠
- 承認供給元、部品版、包装、識別、変更通知、証明とロットの関連、納入計画
- 承認条件
- 出荷前に識別を維持し変更を報告できる
出典: Gates予防保全マニュアルおよびヘビーデューティVベルト伝動設計マニュアル、Optibelt技術マニュアル、ISO 4184:2025、ISO 1081:2013
規格と規制用途の根拠を確認する
規格は公表された適用範囲だけに使用します。ISO 4184:2025は指定されたクラシカル・細幅Vベルトの寸法とデータム長さを、ISO 1081:2013はベルト伝動用語を扱います。ISO 1813:2014は導電性試験と限度を定めるため、対象系列の証拠を求め、メーカーが条件を付す場合は新品時であることも確認します。接触面、プーリ、接地、危険場所の独立保護も必要です。ARPM IP-20はクラシカルA、B、C、Dベルト・プーリ伝動を対象とし、全工業ベルトや耐油・耐薬品性を証明しません。
CEマーキングは、特定のEU製品法令が要求する製品だけに適用されます。機械のCEマーキングから、交換ベルトにも自動的にCE表示や承認が必要とは判断できません。ISO 9001とIATF 16949は認証範囲内の品質マネジメントシステムの根拠であり、ベルト寸法、容量、配合材、導電性、難燃性、法令適合を証明するものではありません。市場と用途に必要な製品根拠を指定します。
仕入先と変更管理経路を評価する
地域や品揃えではなく能力で供給元を評価します。仕入先はメーカーと系列を特定し、管理された最新データシート、定格・張力指示を提供し、証明書を納入品にひも付け、追跡性と不適合品管理を維持し、技術担当者を明示する必要があります。重要品・初回品では量産承認前にサンプル、初品、寸法、用途審査を定めます。
メーカー、工場、系列、材料、構造、寸法、表示、組合せ方法、認証、金型、工程の変更が仕様へ影響する場合、事前通知と承認を要求します。代替権限、特採、記録保持、是正処置、出荷停止も定めます。「相当品」という説明だけでは変更承認になりません。

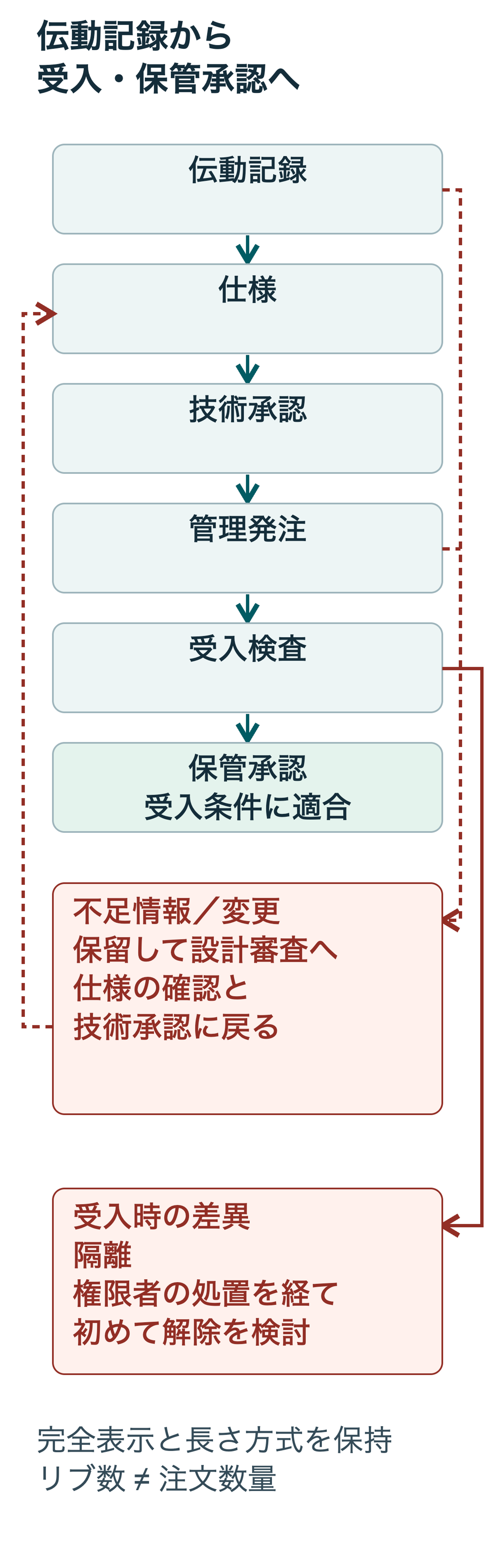

管理手順に従って発注を承認する
ベルトまたはセットごとに次の順序で承認します。
- 資産、承認図面／OEM部品、既設表示、供給履歴、故障影響、権限を持つ技術責任者を特定する。
- 同等交換、承認代替品、再設計のどれかを決め、代替案と不足情報を設計審査へ回す。
- 系列選定・見積依頼前に、負荷、幾何、環境、安全、規制用途の入力を完成する。
- メーカー、系列、断面、構造、長さ値・方式、数量、組合せ規則、材料、表示、包装を明記する。
- 設計承認時は最新の選定・定格根拠、補正係数、最小径・速度、軸荷重結果、張力指示を添付する。
- 見積、発注承認、納入時に必要な証明書、宣言、試験報告、検査記録、出典版を列挙する。
- 技術適合を、価格、納期、最小数量、物流、予備品方針、ライフサイクルリスクと分けて評価する。
- 文書管理下で仕入先と発注書を承認し、逸脱を記録して未承認代替・変更を防ぐ。
監査可能な発注記録を残す
発注書または管理添付文書には次を記載します。
- 資産、装置、伝動図、OEM／設計承認参照、改訂、購買担当、技術承認者。
- メーカー、製品系列、完全表示、断面形、構造、材料、製品改訂。
- 呼び長さ、単位、長さ方式、カタログ参照、公差、数量、セット／マッチコード。
- 選定に用いた動力／トルク、速度、使用係数、プーリ、巻付角、軸間距離、補正値。
- 環境・適合要件と証明書、宣言、試験方法、発行者、版、範囲、有効性。
- 承認製造元、販売元、追跡項目、表示、包装、保存、変更通知。
- 見積審査、サンプル／初品承認、受入検査、不適合処理、記録保持期間。
- 技術受入と分離した数量、納入、納期リスク、保証、予備品根拠、ライフサイクル費用。
受入、保管、取付け準備を確認する
受入時に管理発注書と照合します。メーカー・供給元、完全表示、系列、断面、長さ・方式、数量／完全セット、必要なセット／ロットコード、証明書、包装、外観状態です。重要寸法には承認済み抜取・測定計画を使い、点検でキンク、急な逆曲げ、損傷を与えません。差異、代替、証拠不足、汚染、変形、損傷は隔離し、承認された処置を待ちます。
受入日と追跡情報を記録し、メーカー限界とISO 2230:2026のゴム製品枠組みに従い、変形、熱、光、オゾン源、溶剤、薬品、湿度、最小曲げ径を管理して保管します。予備数は重要度、納期、共通使用、文書化した保管寿命、故障履歴、在庫費用から決め、共通の一式追加とはしません。取付け前に溝・アライメント、ベルト／セット識別、張力・ならし指示、安全手順、ガード状態を確認します。
根拠のあるVベルト調達は、実際の伝動装置、製品と長さ方式、性能・適合の根拠、仕入先の変更義務、保管・取付けへ移す受入条件を結ぶ管理済み技術記録です。どれか一つが欠ければ、技術的な発注仕様は未完成です。
重要なポイント
正しい工業用Vベルトの調達に必要な情報は何ですか？
資産と承認設計、メーカーと製品系列、断面・構造、長さ値・方式、数量・組合せ規則、負荷・プーリ条件、材料・環境、製品根拠、仕入先追跡性、受入条件を指定します。
追跡可能な見積審査でお困りの場合は、クラシカルVベルトとSPパワーベルトをご覧いただくか、SQUAREROPEまでお問い合わせのうえ、完全表示、伝動条件、環境、数量、必要文書をお知らせください。
