Poly-V 多楔帶選型：規格、肋數、皮帶輪與張力

Poly-V 多楔帶亦稱 V 肋帶或多肋帶，是一條具有多條縱向肋、與相符多楔槽皮帶輪配合的柔性皮帶。規格、肋數、長度、結構、佈線與張力是一套完整系統。「Poly-V」名稱本身不能證明速度、效率、噪音、溫度或壽命優勢。

先理解皮帶與皮帶輪系統

縱向肋與相符輪槽側面摩擦接觸以傳遞動力。連續帶體連接各肋並承載抗張線芯。帶體、線芯材料與背面結構須依確切產品系列確認，不能假設所有產品都採用 CR 或氯丁橡膠。

安裝空間、速度與各接觸面都須依確切產品系列及傳動裝置驗證。外觀有肋不代表已獲准採用蛇形、扭轉、反向彎曲或背面接觸。若兩面都必須以肋條傳力，應選用明確核准的雙面結構；不得據此推定一般皮帶可由背面傳動。

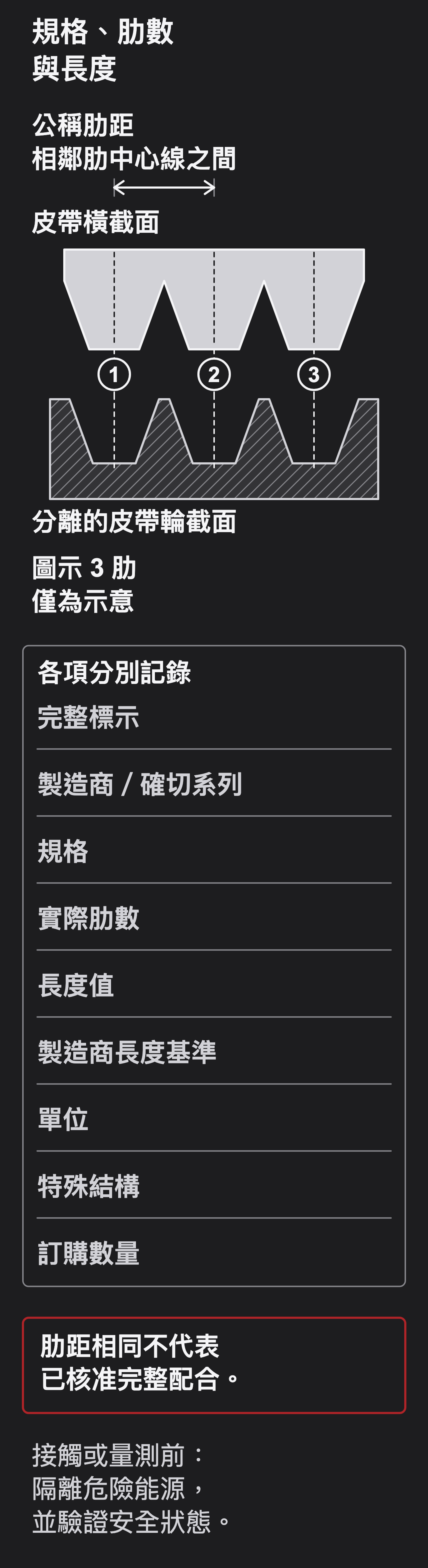

以肋距辨識規格

解讀完整型號

完整工業型號通常包含規格、依製造商長度基準表示的長度與肋數，但訂購語法各異。應分別記錄這些欄位及其單位，並依該製造商現行型錄解碼；型號中的數字本身不能確定其為有效長度、參考長度、節線長度、內周長或外周長。

不得只憑外觀、頂寬或設備名稱替換 PH、PJ、PK、PL 或 PM。先確認長度基準與單位，再核對皮帶輪肋距、肋數、可用調整量，以及產品是否為標準型、彈性型、雙面型或其他特殊結構。 核對規格與長度基準時，請參閱工業 V 皮帶尺寸與長度基準對照指南。

核准每個皮帶輪、惰輪與接觸面

標示每個主動輪、從動輪、槽面惰輪與平面背面惰輪，並記錄節徑或基準直徑、槽數、包角、中心距、惰輪直徑、接觸面、位置、對準、偏擺、張緊行程與防護罩空間。只有在確切產品系列及背面結構獲准時，才能使用背面惰輪。

不能宣稱傳統 V 皮帶一律不能使用背面惰輪，也不能假設所有 Poly-V 皮帶都適用。不可從外觀推定螺旋佈線或背面傳動。蛇形、扭轉、反向彎曲與雙面傳動都必須符合製造商核准的幾何、最小輪徑、速度限制及張力方法。

依確切產品系列計算容量與肋數

依所選製造商的設計程序，將其使用係數套用到實際運轉功率。再依小皮帶輪直徑與轉速、速比、包角、長度及所有必要修正，從確切系列表格取得每肋額定值；依其方法計算肋數，並核對皮帶寬度、輪面寬度、軸負荷與軸承容量。

在核准系列內增加肋數可能提高容量，但並非通用線性倍數；六肋皮帶不一定正好是三肋的兩倍。不可使用通用效率百分比、速度上限、噪音排名、溫度範圍、膠料或節能數字。若使用數值性能聲明，必須綁定確切產品、試驗條件與適用證據，不能跨系列套用。 工況與計算架構請參閱V 皮帶選型指南：從傳動資料到型錄額定值。

正確檢查、安裝、對準與設定張力

依下列受控流程執行：

1. 驗證安全隔離有效後，在拆除前記錄原製造商、系列、完整標示、規格、長度基準、單位、肋數、結構與皮帶輪識別資料。
2. 記錄工況、功率或扭矩、軸轉速、起動情形、循環、每日時數、衝擊、振動、環境與失效後果。
3. 隔離並驗證危險能源後，檢查皮帶輪與惰輪的肋距、槽數、磨耗、損傷、污染、對準與偏擺。
4. 使用製造商現行設計工具或表格選擇確切系列，並核對額定值、最小皮帶輪與惰輪直徑、最高速度、材料及佈線核准。
5. 依確切系列選擇核准長度與肋數，保留明示的長度基準與單位，並核對中心距調整量、安裝空間、包角、皮帶寬度、輪面寬度及軸負荷。
6. 遵循確切產品系列的安裝程序。可調中心距的標準皮帶應保留足夠鬆弛量，不得強行拉入、撬入、滾入或折彎。彈性帶或固定中心距系統須採用專門核准的安裝方法與工具；在安全隔離下確認每條肋均坐入相符輪槽。
7. 對準皮帶輪，並依該系列與傳動裝置指定的校準方法及目標值設定張力；不得使用拇指按壓或通用撓度規則。
8. 復原防護罩，依現場程序受控復能並從安全位置觀察試運轉。依設備及確切皮帶系列的指示，確認皮帶正確就位且循行正常。若運行異常，須停機、隔離危險能源並驗證隔離後，才能檢查或調整。遵守確切跑合或重新張緊時程。

資料可追溯後才核准訂單

訂單與維護紀錄應包含：

• 製造商、確切產品系列、完整型號、規格、長度基準、肋數、結構、材料與數量。
• 原動機與從動設備、實際功率或扭矩、軸轉速、起動方式、使用係數、每日時數、衝擊、振動與循環。
• 每個皮帶輪與惰輪的類型、肋距、直徑、槽數、接觸面、位置、包角、對準、偏擺與狀況。
• 現行額定表版本、每肋額定值、所有修正係數、計算肋數、皮帶寬度與已核對的軸負荷。
• 最小皮帶輪與惰輪直徑、最高速度、中心距調整量、安裝空間、防護與核准佈線。
• 需要時提供確切系列的溫度、油品、化學品、耐候、靜電導通、阻燃或法規證明。
• 校準張力方法、目標值與來源、安裝順序、固定件扭矩、跑合、重新張緊及檢查週期。
• 若工況、幾何、安全後果或產品證據有疑義，須記錄技術核准人員及製造商或 OEM 確認。

只有當皮帶、皮帶輪、惰輪、佈線、額定值、材料與張力都屬於同一核准系統時，Poly-V 規格才算完整。規格名稱與通用優點不能取代製造商的計算及安裝資料。
