工業 V 皮帶採購：從傳動資料到收貨檢驗

採購單應維持已核准替換品的規格，或完整定義並審查重新設計。熟悉的代號、相同頂寬、設備名稱、低價或供應商口頭保證，都不足以證明配合、傳動容量、環境相容性或法規狀態。採購方需要一份可追溯規格，把實際傳動裝置連結至確切產品系列，以及放行與收貨時應取得的證據。

工業傳動皮帶（V 皮帶）詢價前，要提供哪些資料？

這份清單適用於傳統型、窄型（SP）、齒形與聯體三角帶；同步帶、平皮帶與輸送帶需要另外的資料。下表七項資料提供得越完整，供應商越能一次確認型號、報價與交期。範例欄以更換一組 SPB-1750 窄型三角皮帶為例；數值僅供示範，實際條數與張力仍須依製造商的傳動計算確認。

舊皮帶標示已磨損時，請提供皮帶與皮帶輪照片、量測的頂寬與厚度，以及皮帶輪直徑、槽數與中心距，供應商可據此確認斷面與長度。以下各節說明每項資料的確認方式、應取得的證據，以及如何進行收貨檢驗。資料準備好後，即可向 SQUAREROPE 詢價。

先確認既有傳動裝置與核准設計

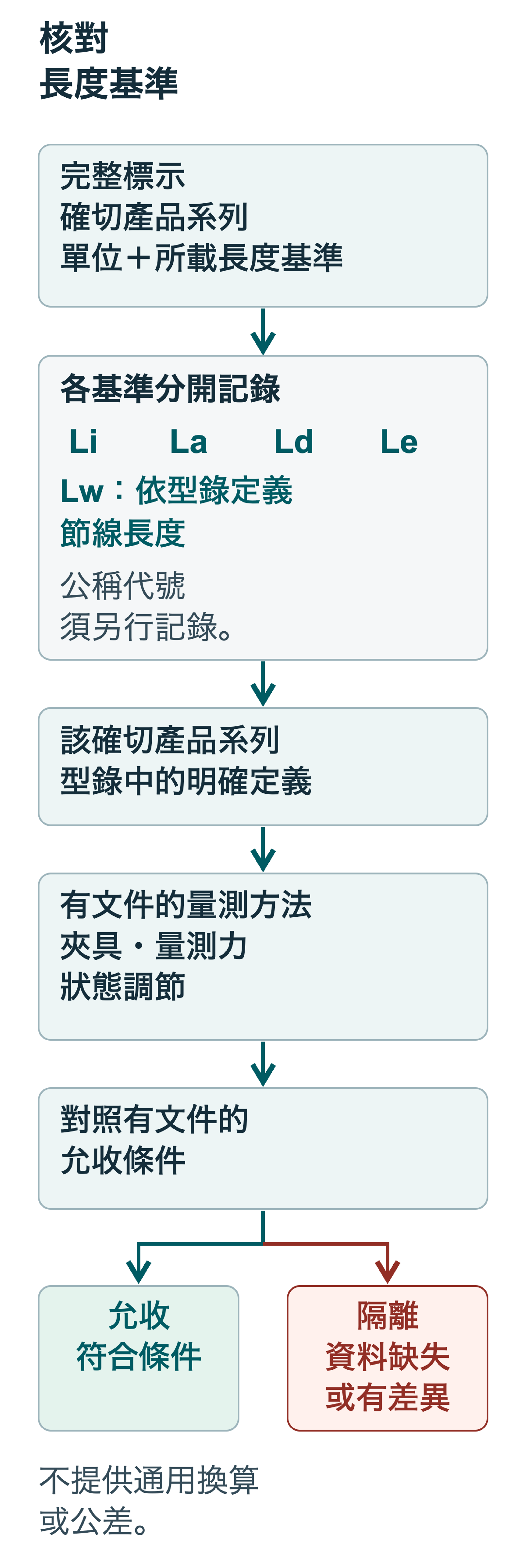

若為已核准的原規格替換，應記錄完整可讀標示、製造商、產品系列、斷面、結構、長度代號與長度基準、數量或配組規則，以及設備或 OEM 參考資料。任何一項缺失，或供貨來源有所不同，都應視為工程審查，不得只因寬度或代號相似就認定可互換。 公稱代號、內周長（Li）、外周長（La）、基準長度（Ld 或型錄明定的 Lw）、節線長度與有效長度（Le）必須分開記錄。確認確切型錄定義與量測方法；代號數字相同，不代表同一條實體皮帶。 標示、OEM 參考資料、圖面或供應紀錄互相矛盾時，須暫緩採購，由獲授權的工程人員釐清。規格應要求新品及追溯資料；使用過或翻修品須另有明確工程證據與核准。 請參閱尺寸對照指南以辨識皮帶斷面與確切長度基準。

若為重新設計，須記錄原動機與從動設備、實際功率或扭矩、軸轉速、起動方式與扭矩、運轉時數、衝擊或脈動、皮帶輪基準直徑或節徑、速比、中心距、包角、惰輪、張緊行程、防護空間、環境與所需核准。只有依製造商現行選型圖、使用係數、額定值與修正表、最小輪徑與速度限制、軸負荷及張力程序，才能決定產品系列與皮帶條數。 請參閱選型指南以進行傳動選型與計算輸入驗證。

建立單一採購規格

核對標準與受管制用途證據

標準須依公布範圍使用：ISO 4184:2025 適用於基準制內指定的普通與窄楔 V 皮帶；ISO 1081:2013 用於術語；ISO 1813:2025 用於新品抗靜電皮帶的電阻要求與試驗。導電性證據不等於整套傳動裝置獲准用於危險場所。ARPM IP-20 涉及 A、B、C、D 普通 V 皮帶與皮帶輪，不是耐油或耐化學品的證據。 若引用標準不涵蓋該系列或用途，須訂定獲核准的替代技術允收依據，並符合所有適用的強制要求。

CE 標誌只適用於特定歐盟產品法規明確要求的產品；整機具有 CE 標誌，不代表替換皮帶自動需要或取得 CE 核准。ISO 9001 與 IATF 16949 是其驗證範圍內的品質管理系統證據，不能證明皮帶的尺寸、容量、膠料、導電性、阻燃性或法規狀態。應依市場與用途索取實際所需的產品證據。 應向發照機構確認證書版次、範圍、有效性與適用的轉版安排；新版標準不能證明供應商已取得該版認證。

評估供應商與變更管制流程

應依能力而非地區或型錄品項多寡評估供應來源。供應商須能辨識製造商與確切系列、提供受控的現行資料表及額定／張力說明、將證書連結至交付產品、維持追溯、處理不合格品，並指定技術人員。對關鍵或首次採購品，應在量產放行前定義樣品、首件、尺寸或應用審查。

受控訂單須要求通知製造商、工廠、來源、系列、材料、結構、尺寸、標示、配組方法、認證、模具、製程、工況或用途的變更。獲授權的工程人員審查影響並記錄處置後，才能放行。明定替代核准權限、偏差適用範圍、到期或重新驗證條件、紀錄保存、矯正措施及停止出貨規則。「同等品」不是核准；相同批號也不是配組合格證明。

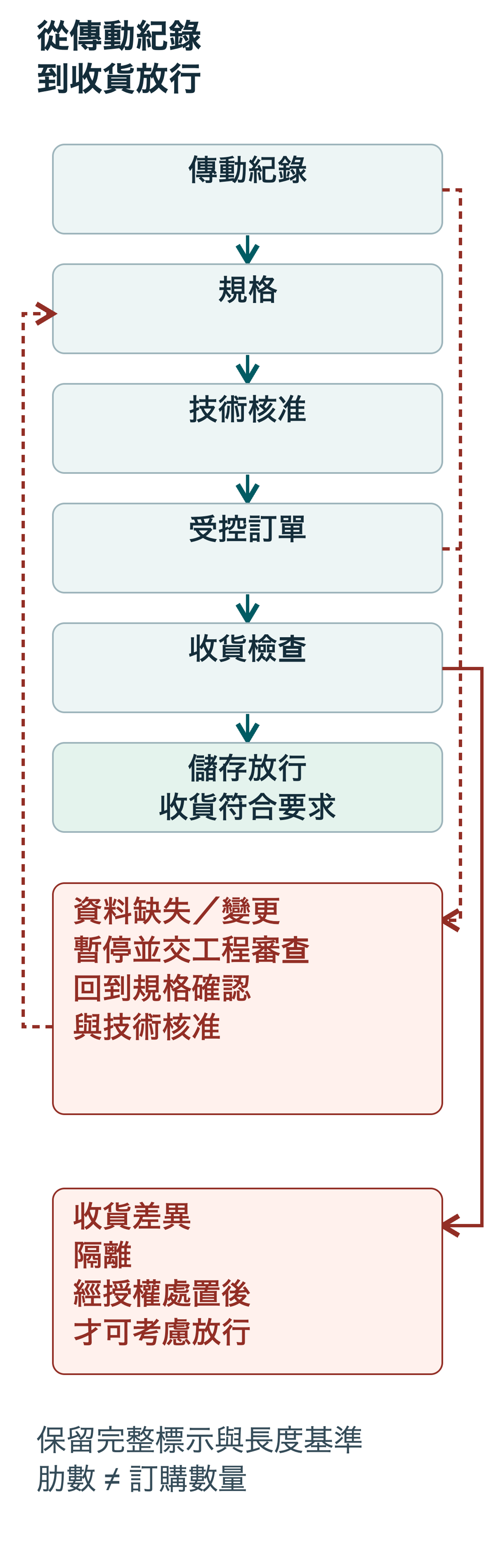

依受控程序放行採購

每條皮帶或每組配組依序放行：

1. 辨識資產、核准圖面或 OEM 料號、既有標示、供應履歷、失效後果與獲授權的技術負責人。
2. 判定需求為原規格替換、核准替代品或重新設計；替代品與缺失資料須送工程審查。
3. 選定產品系列或詢價前，補齊工況、幾何、環境、安全與受管制用途資料。
4. 寫明製造商、確切系列、斷面、結構、長度值與基準、數量、配組規則、材料、標示及包裝。
5. 若需設計核准，附上現行選型／額定依據、修正係數、最小輪徑與速度檢查、軸負荷結果及張力說明。
6. 列出詢價、訂單放行與交貨時必須提供的證書、聲明、試驗報告、檢驗紀錄及來源版次。
7. 技術符合性須與價格、交期、最低訂購量、物流、備品策略及全生命週期風險分開評估。
8. 在文件管制下核准供應商與採購單；記錄偏差，防止未核准的替代或變更。

建立可稽核的採購紀錄

採購單或受控附件應載明：

• 資產、設備、傳動圖、OEM／工程核准參考、版次、採購人與技術核准人。
• 製造商、確切產品系列、完整標示、斷面、結構、材料與產品版次。
• 公稱長度、單位、長度基準、型錄參考、公差、數量及配組／配組代碼要求。
• 選型使用的工況與幾何，包括功率／扭矩、轉速、使用係數、皮帶輪、包角、中心距及修正值。
• 環境與符合性要求，以及確切證書、聲明、試驗方法、簽發者、版次、範圍與有效性。
• 核准製造來源、經銷商、追溯欄位、標示、包裝、防護及變更通知要求。
• 詢價審查、樣品／首件核准、收貨檢驗、不合格流程及紀錄保存期限。
• 與技術驗收分開的商務條件：數量、交貨、交期風險、保固、備品理由與生命週期成本。

執行收貨、儲存與安裝前檢查

收貨時逐項比對受控訂單：製造商與來源、完整標示、系列、斷面、結構、適用的寬度、肋數或聯體條數、長度與基準、數量或完整配組、必要的配組／批次代碼、證明文件、包裝及可見狀況。關鍵尺寸使用核准的抽樣與量測計畫；檢驗時不得扭結、急劇反向折彎或損傷皮帶。任何差異、替代、文件缺失、污染、變形或損傷都須隔離，待授權處置。 長度檢查須針對該系列與長度基準，指定核准治具、量測力、狀態調節、儀器確認、抽樣及允收公差。用捲尺量未受載皮帶的周長，不能證明基準長度或有效長度。

記錄收貨日期與追溯資料，再依確切製造商限制及 ISO 2230:2026 橡膠製品框架儲存，控制變形、熱、光、臭氧來源、溶劑、化學品、濕度及最小彎曲直徑。備品數量應依設備關鍵性、交期、共用性、文件化儲存期限、失效歷史與庫存成本決定，不是通用多買一組。安裝前再確認輪槽與對準、確切皮帶／配組、製造商張力與跑合說明、安全作業程序及防護罩狀態。 取得產品年齡或製造日期資料時應予記錄，放行前須確認訂單或確切產品說明要求的儲存壽命證據；缺少必要證據的庫存應暫緩放行。

有充分依據的 V 皮帶採購是一份受控工程紀錄：它辨識實際傳動裝置、確切產品與長度制、支持性能與符合性的證據、供應商變更義務，以及讓貨品可進入儲存與安裝的檢查。任何一環缺失，技術採購就尚未完成。

需要協助進行可追溯的詢價審查？請查看傳統型 V 皮帶與SP 高馬力皮帶，或聯絡 SQUAREROPE並提供完整標示、傳動資料、環境、數量及所需文件。
