Poly-V 多楔带选型：截型、楔数、带轮与张力

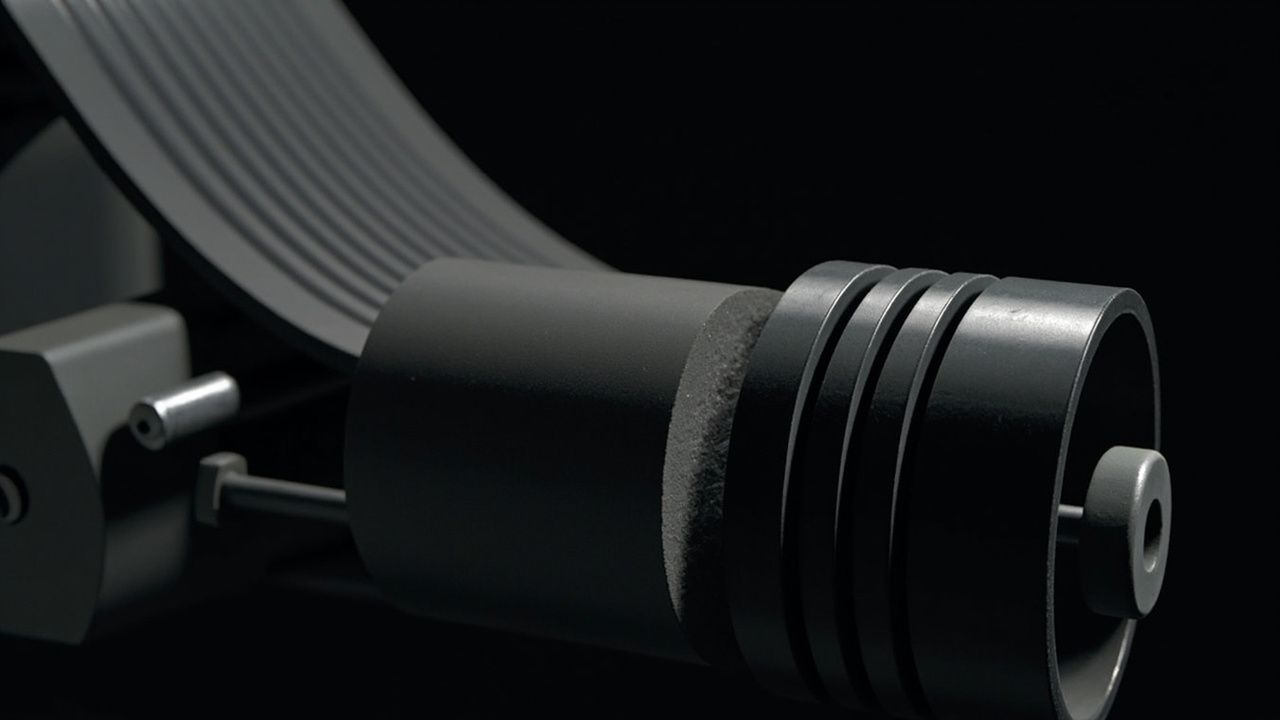

Poly-V 多楔带也称 V 楔带或多楔带，是一条带有多条纵向楔、与匹配多楔槽带轮配合的柔性传动带。截型、楔数、长度、结构、布置和张力构成一套完整系统。“Poly-V”名称本身不能证明速度、效率、噪声、温度或寿命优势。

先理解传动带与带轮系统

纵向楔与匹配轮槽侧面摩擦接触以传递动力。连续带体连接各楔并承载抗拉线绳。带体、线绳材料与背面结构须按具体产品系列确认，不能假定所有产品都采用 CR 或氯丁橡胶。

安装空间、速度与各接触面都须按具体产品系列和传动装置验证。带体有楔不代表已获准采用蛇形、扭转、反向弯曲或背面接触。若两面都必须通过楔传力，应选用明确获准的双面结构；不得据此推定普通皮带可通过背面传动。

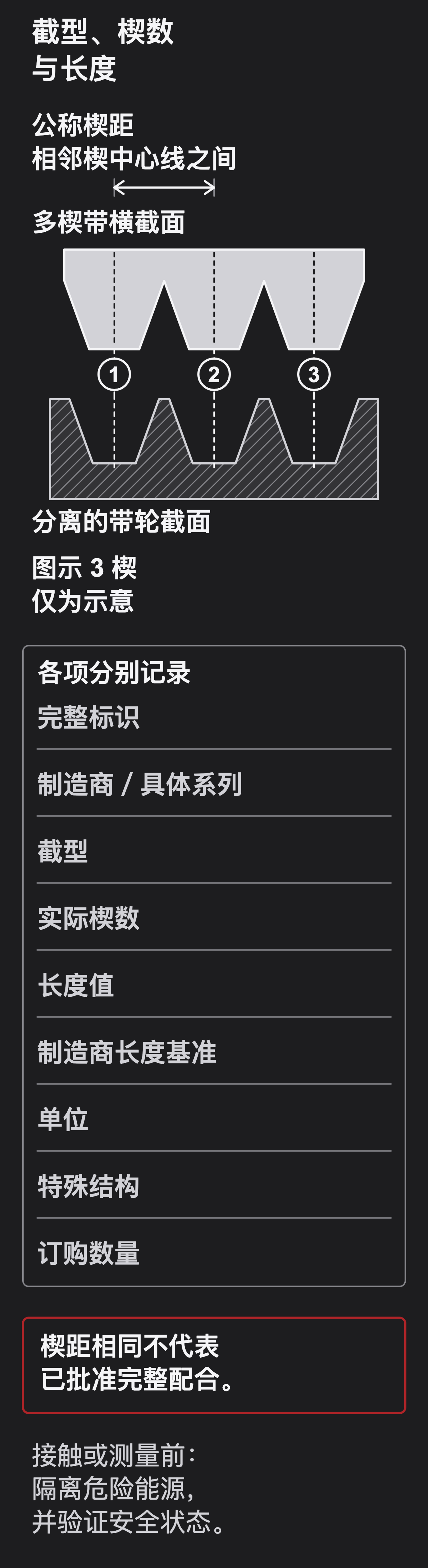

按楔距识别截型

解读完整型号

完整工业型号通常包含截型、按制造商长度基准表示的长度和楔数，但订购语法各不相同。应分别记录这些字段及其单位，并按该制造商现行目录解码；型号中的数字本身不能确定其为有效长度、参考长度、节线长度、内周长或外周长。

不得只凭外观、顶宽或设备名称替换 PH、PJ、PK、PL 或 PM。应确认长度基准与单位，再核对带轮楔距、楔数、可用调节量，以及产品属于标准型、弹性型、双面型还是其他特殊结构。 核对截型与长度基准时，请参阅工业 V 带尺寸与长度基准对照指南。

确认每个带轮、惰轮（包括导向轮和张紧轮）与接触面

标出每个主动轮、从动轮、槽面惰轮（包括导向轮和张紧轮）和平面背面惰轮（包括导向轮和张紧轮），并记录节径或基准直径、槽数、包角、中心距、惰轮（包括导向轮和张紧轮）直径、接触面、位置、对中、跳动、张紧行程与防护空间。只有具体产品系列及其背面结构获得许可时，才能使用背面惰轮（包括导向轮和张紧轮）。

不能宣称传统 V 带一律不能使用背面惰轮（包括导向轮和张紧轮），也不能假设所有 Poly-V 多楔带都适用。不得根据外观推定螺旋布置或背面传动。蛇形、扭转、反向弯曲和双面传动都必须符合制造商批准的几何、最小轮径、速度限制和张力方法。

按具体产品系列计算容量和楔数

按照所选制造商的设计程序，将其工况系数应用于实际运行功率。再根据小带轮直径与转速、传动比、包角、长度和所有规定修正，从具体系列额定表取得单楔额定值；按其方法计算楔数，并核对带宽、轮面宽度、轴载荷与轴承容量。

在批准系列内增加楔数可能提高容量，但并非通用线性倍数；六楔皮带不一定正好是三楔的两倍。不可使用通用效率百分比、速度上限、噪音排名、温度范围、胶料或节能数值。若使用数值性能声明，必须绑定具体产品、试验条件和适用证据，不能跨系列套用。 工况与计算框架请参阅V 带选型指南：从传动数据到目录额定值。

正确检查、安装、对中与设定张力

按以下受控流程执行：

1. 验证安全隔离有效后，在拆除前记录原制造商、系列、完整标记、截型、长度基准、单位、楔数、结构与带轮识别信息。
2. 记录工况、功率或转矩、轴转速、启动情况、循环、每日运行时间、冲击、振动、环境和失效后果。
3. 隔离并验证危险能源后，检查带轮和惰轮（包括导向轮和张紧轮）的楔距、槽数、磨损、损伤、污染、对中与跳动。
4. 使用制造商现行设计工具或表格选择具体系列，并核对额定值、最小带轮和惰轮（包括导向轮和张紧轮）直径、最高速度、材料及布置批准。
5. 按具体系列选择批准的长度和楔数，保留明确的长度基准与单位，并核对中心距调节量、安装空间、包角、皮带宽度、轮面宽度和轴载荷。
6. 遵循具体产品系列的安装程序。中心距可调的标准皮带应留有足够松弛量，不得强拉、撬入、滚入或折弯。弹性带或固定中心距系统须使用专门批准的安装方法与工具；在安全隔离下确认各楔均落入匹配轮槽。
7. 对中带轮，并按该系列与传动装置规定的校准方法和目标值设定张力；不得使用拇指按压或通用挠度规则。
8. 恢复防护罩，按现场程序受控恢复能源并从安全位置观察试运行。按设备及具体皮带系列的要求，确认皮带正确就位且循行正常。若运行异常，须停机、隔离危险能源并验证隔离后，才能检查或调节。遵守具体磨合或重新张紧时间。

资料可追溯后再批准订单

订单和维护记录应包括：

• 制造商、具体产品系列、完整型号、截型、长度基准、楔数、结构、材料和数量。
• 原动机与从动设备、实际功率或转矩、轴转速、启动方式、工况系数、每日运行时间、冲击、振动与循环。
• 每个带轮和惰轮（包括导向轮和张紧轮）的类型、楔距、直径、槽数、接触面、位置、包角、对中、跳动和状态。
• 现行额定表版本、单楔额定值、所有修正系数、计算楔数、带宽和已核对的轴载荷。
• 最小带轮与惰轮（包括导向轮和张紧轮）直径、最高速度、中心距调节量、安装空间、防护和批准布置。
• 需要时提供具体系列的温度、油品、化学品、耐候、导静电、阻燃或法规证明。
• 校准张力方法、目标值与来源、安装顺序、紧固件转矩、磨合、重新张紧和检查周期。
• 工况、几何、安全后果或产品证据存在疑问时，应记录技术批准人以及制造商或 OEM 的确认。

只有传动带、带轮、惰轮（包括导向轮和张紧轮）、布置、额定值、材料和张力均属于同一套批准系统时，Poly-V 规格才完整。截型名称和通用优点不能替代制造商的计算与安装资料。
