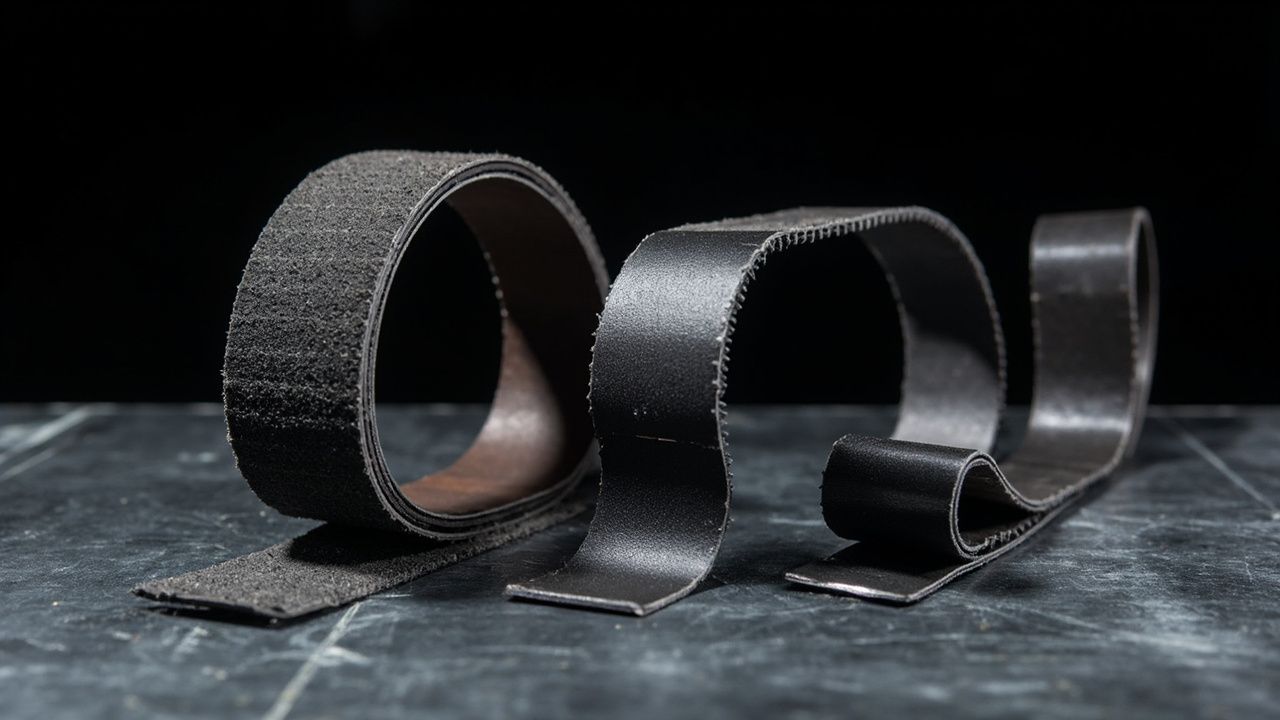

V 带结构解析:包布式、切边式与模压齿形带

了解包布式、切边式、模压齿形与联组式结构所代表的物理特征,掌握四个独立维度如何并存,以及选型时需向制造商核对的关键工程数据。

SQUAREROPE 技术团队

技术审核, , 1 个参考来源

本页目录8 个章节

V 带的结构设计直接影响带轮槽楔合、抗弯阻力与环境耐受表现;包布式、切边式、模压齿形与联组式分别描述不同的物理特征,这些特征彼此可以并存,而非相互排斥的皮带分类。

四个独立决策维度,而非三种互斥类型

在对比不同产品前,请先分别识别四个独立的结构维度:

  • 侧面与包覆形式:包布式与切边式。
  • 内周几何形状:平面式与模压齿形。
  • 组装形式:单条式与联组式。
  • 材料构成:带体胶料、抗拉线绳和织物层。
四区域工程示意图,通过编号标注解析 V 带结构维度:包布式 [1.1] 与切边式 [1.2] 侧面、平面式 [2.1] 与模压齿形 [2.2] 横向减应力槽(非同步带齿)、单条式 [3.1] 与带有连续顶部联结带的联组式 [3.2] 组装,以及截面材料分层,包括顶层织物 [4.1]、承载抗拉线绳 [4.2]、缓冲粘合胶 [4.3] 与底层压缩胶料 [4.4]。
四维度 V 带结构参考示意图,分别解析侧面处理 [1]、内周压缩几何 [2]、单条与联组组装形式 [3],以及内部材料分层 [4](仅供原理示意;模压齿槽仅提供曲挠减应力功能,并非定比同步带齿;确切额定容量与尺寸规格须以制造商具体系列工程数据为准)。

四大结构维度的图解编号说明:

  • 1.1 — 包布式或包覆式工作侧面(纺织保护包布层)
  • 1.2 — 切边式工作侧面(裸露胶料直接接触带轮槽)
  • 2.1 — 平面式或平滑内周压缩几何
  • 2.2 — 模压齿形横向曲挠减应力槽(非同步齿,不用于啮合传动)
  • 3.1 — 单条式 V 带单体
  • 3.2 — 带有连续顶部联结带的联组式组装结构
  • 4.1 — 顶层织物或抗拉背面保护层
  • 4.2 — 承载载荷的抗拉线绳层
  • 4.3 — 缓冲胶或粘合橡胶层
  • 4.4 — 底层压缩弹性体胶料层

包布式或包覆式侧面

包布式 V 带采用纺织包布完整包裹皮带截面与工作侧面,在核心胶料与带轮槽侧面之间形成外部保护屏障。

包布织物、橡胶配方、摩擦系数与环境耐受度因产品系列而异;仅在制造商针对具体应用明确推荐时,才可将包布式皮带指定用于具有磨蚀性或受污染的恶劣工况。

切边式侧面

切边式是指工作侧面未经包布包裹,由特定配方弹性体或含短纤维胶料直接接触带轮槽侧面,而承载载荷的抗拉线绳则稳固嵌入并受保护于核心胶料内部。

切边结构并不意味着完全没有织物;许多切边皮带仍在顶层或背面保留织物层。胶料直接接触轮槽侧面可提高摩擦抓持力,但额定功率、传动效率、散热表现与使用寿命,仍必须依据制造商具体产品系列的额定数据表进行核对。

模压齿形底面

模压齿形皮带在制造过程中于内周压缩层模压出横向减应力齿槽,可降低弯曲阻力并提升绕经带轮时的曲挠能力。

在制造商工程数据表允许的前提下,模压齿形结构可允许采用较小的最小带轮直径;散热效果因设计而异,必须根据具体产品系列数据进行确认。

型号字母与样本标注代号属于各制造商的专用命名惯例,而非通用标准化规则;请依据制造商产品样本核对确切标识,切勿直接推断跨品牌的字母等效性。

切勿将模压凹齿误认为同步带齿

切勿将模压凹齿与同步齿混淆:模压齿槽主要提供弯曲柔韧性,不会与带轮槽啮合以实现定比同步;V 带纯粹通过楔形侧面的摩擦力传递动力。

当皮带标识磨损、缺失或需要实物测量验证时,请依照V 带实物识别与测量指南以完整保存传动特征证据,并确定正确的替换截面规格。

联组式组装结构

联组式(并联式)皮带通过硫化顶部联结带将两条或多条独立 V 带单体连接成单一整体,其增强的横向刚度有助于在脉动或冲击载荷下抑制皮带甩动、翻转倾向以及脱离轮槽。

联组带专门指定用于具有脉动扭矩、冲击载荷或会导致单条皮带甩动与翻转的振动传动系统;请遵循制造商的联组带设计表与安装指南,切勿仅凭侧面形式推断过载承受能力。

结构特征一览

V 带结构对比

特征说明
包布式或包覆式
纺织包布完整包裹工作侧面
切边式
未包布胶料直接接触带轮槽侧面
模压齿形
内周压缩层模压横向减应力齿槽
联组式
多条单体由硫化顶部联结带连接一体
典型选用原因
包布式或包覆式
经制造商认可在恶劣或磨蚀工况下提供包布保护
切边式
经验证的具体系列抓持力、效率或额定值优势
模压齿形
适用于采用认可小型带轮的紧凑传动布局曲挠
联组式
在脉动载荷下控制皮带甩动、翻转或振动
应核对的技术数据
包布式或包覆式
包布材质、摩擦特性、环境耐受与系列额定功率
切边式
系列额定功率、允许线速度、温度极限与防护要求
模压齿形
最小带轮直径、允许线速度与功率曲线
联组式
联组带额定值、轮槽间距、张紧与安装数据
切勿推断的假设
包布式或包覆式
保证更长寿命或过载时必然安全打滑
切边式
宣称通用的功率或传动效率提升百分比
模压齿形
宣称通用的散热降温、降噪或延长使用寿命
联组式
所有承受冲击载荷的传动均需采用相同的联组结构

资料来源: SQUAREROPE 技术团队

在订购替换件或调整传动组件前,请先查阅工业 V 带尺寸规格与基准长度参考指南,以核对截面规格、标准长度系统及带轮槽兼容性。

胶料、环境耐受与抗静电要求

结构几何形状与材料规格属于各自独立的工程决策;包布式、切边式、模压齿形或联组式标识,本身并未规定带体高分子聚合物配方、抗拉线绳材质、耐油性、耐化学品性、工作温度范围、耐臭氧性或使用寿命。

若传动系统有抗静电导电性要求,应取得具体皮带系列的符合性声明,并验证完整的接地传动路径;ISO 1813 规定了抗静电 V 带与联组带的实验室测试方法与电阻极限值,但并非通用供应商或产品认证。皮带标识“耐油”仅代表具备抵御偶发接触的能力,绝不等于可长期浸泡于液体中,亦不代表兼容所有工业溶剂与合成润滑油。

选型检查清单

在变更结构或订购替换皮带前:

  1. 分别独立识别四个维度:侧面包覆形式、内周压缩几何、单条或联组组装形式,以及材料配方。
  2. 确认该包布式系列是否为制造商针对磨蚀性或恶劣运行环境所推荐的产品。
  3. 查验切边式系列的额定功率表、抓持力或效率依据、工作温度极限与安全防护要求。
  4. 查验模压齿形系列的最小带轮直径、转速限制与功率曲线。
  5. 确认该联组系列是否针对传动系统中的皮带甩动、脉动、冲击或振动特性进行指定。
  6. 确认皮带截面规格与基准长度(尺寸标准请参阅 Article 14,型号标识判读请参阅 Article 01)、带轮槽状况及传动对中。
  7. 验证环境与化学兼容性,以及依据 ISO 1813 所要求的抗静电导电性声明。
  8. 遵循制造商针对特定皮带结构与传动几何所规定的确切张紧与重新张紧程序。
  9. 在多条式皮带传动中,应使用同一制造商的配对皮带进行整组同时更换;切勿混用新旧皮带或不同品牌。

选择 V 带结构时,应依据制造商工程技术数据表与实际传动运行要求,而非依赖关于包布式、切边式或齿形带的通用营销宣传。

关键要点

包布式、切边式、模压齿形与联组式 V 带有什么区别?

包布式与切边式描述侧面形式,模压齿形描述内周几何形状,联组式则描述由联结带连接的多条皮带单体。由于这些特征可以并存,请务必核对具体系列、额定值、最小带轮直径、材料与应用要求。

需要协助选择合适的皮带结构?请查看我们的 V 带切边齿形 V 带 产品页面,或 联系 SQUAREROPE 获取应用工程支持。

标准与参考资料

  1. ISO 1813:2025 — 带传动 — 多楔带、联组 V 带和 V 带 — 抗静电导电性
